Legacy8080 エンタープライズモデルの組立て方

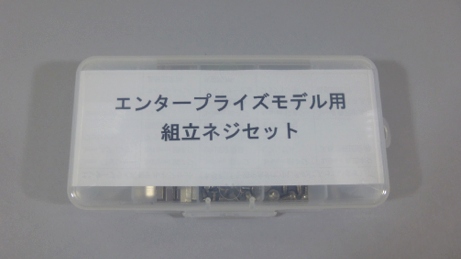

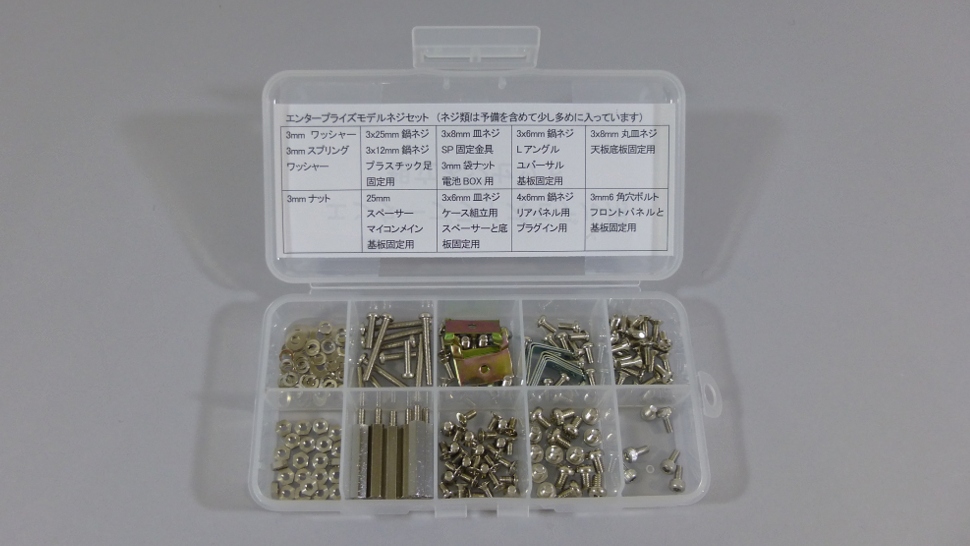

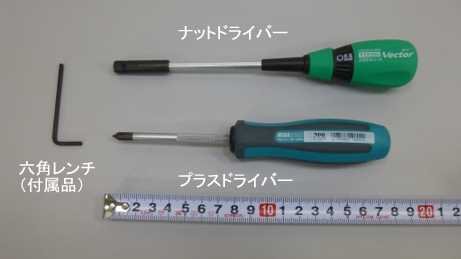

Legacy8080セミキットに付属している「組立てネジセット」の内容です。Legacy8080を組立てるのに必要なネジが揃っています。
ネジだけでなくスピーカー固定金具（科学教材社製）やユニバーサル基板固定用のL字金具、基板固定用のスペーサーもネジと一緒に提供されます。

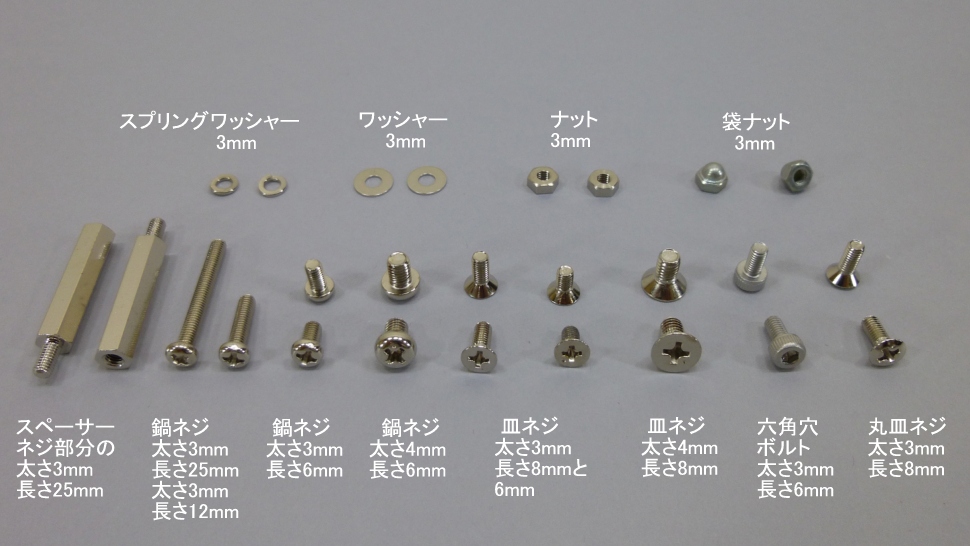

Legacy8080エンタープライズモデル セミキットの組立てに使用するネジです。色々な種類のネジを利用します。ネジの太さは3mmと4mmの２種類です。
左下から、長いネジは「スペーサー」です。シャーシーから基板を浮かして固定するのに使用します。このスペーサーのネジ部分を含まない長さは25mmあります。
「鍋ネジ」の名称は頭部が鍋のような形状から来ています。ネジ部分の太さとネジの溝がある部分の長さで表記します。例：3ｘ12とは太さ3ｍｍネジ溝部分の長さが12ｍｍのネジです。
「皿ネジ」の名称は頭部が皿のような形状から来ています。ネジ部分の太さとネジ全体の長さで表記します。例：3ｘ8とは太さ3ｍｍ全体の長さが8ｍｍのネジです。
「六角穴ボルト」は頭部に6角の穴があり六角レンチで締めるネジです。フロントパネルのデザイン上の演出として使用しています。
「丸皿ネジ」の名称は頭部の上面が丸い皿のような形状から来ています。ネジ部分の太さとネジ全体の長さで表記します。例：3ｘ8とは太さ3ｍｍ全体の長さが8ｍｍのネジです。
スプリングワッシャーは「バネ座金」の意味です。ナットの緩み留めに若干の効果があると言われています。3ｍｍとは3ｍｍネジの太さに対応しているという意味です。
ワッシャーは「平座金」の意味です。ナットを絞めたときに対象物が陥没しないように十分な座面を確保するための補強材です。3ｍｍとは3ｍｍネジの太さに対応しているという意味です。
ナットは雄ネジを締める相手になる六角形状の雌ネジです。3ｍｍとは3ｍｍネジの太さに対応しているという意味です。3ｍｍネジ用ナットの対辺は5.5mmです。
袋ナットはネジが飛び出さない袋状のナットです。Legacy8080ではバッテリー電池ケースの固定用ナットをケース外側で絞めるので袋ナットを利用します。

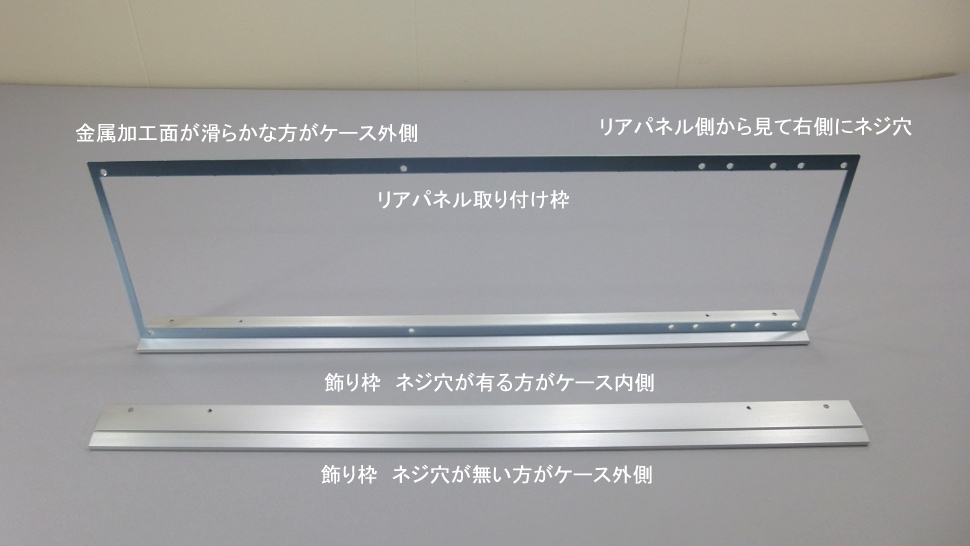

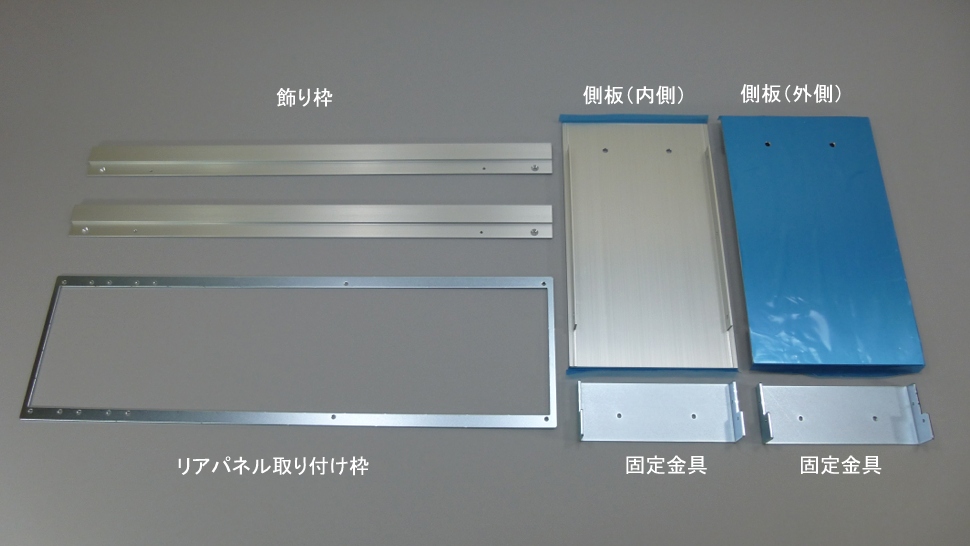

Legacy8080エンタープライズモデルのリアパネル側を組立てる作業に必要になるケース部品です。
「リアパネル取り付け枠」は左右の区別、表裏の区別があります。金属加工面が滑らかな方をリア方向の外側にします。
側板は２枚あり同じ形状です。側板はラックマウントブラケットの取り付け穴がある方がフロントパネル方向になります。穴が無い方がリアパネル側です。
側板の外側に貼ってある保護用の青いビニールは完成するまで剥がさずにそのままにしておくと組立て作業中に傷が付き難いです。

Legacy8080エンタープライズモデルの最初に組立てる部分はリアパネル部分です。セミキットに同封されている「飾り枠」４本の内２本を利用します。
「飾り枠」４本は同じものです。上面、底面、前面、背面どこにも使えます。「飾り枠」はケース外側と内側に取り付け方向が決まっています。
「飾り枠」は溶けた高温のアルミニウムを「金型」に合わせて押し出す工程で製作されます。その為表面が比較的綺麗な枠と普通の枠がどうしても出来ますので、比較的綺麗な枠をフロントパネル前面上部やリアパネル側上部に装着して、普通の仕上がりの枠をケース底面に装着するように調整します。
「リアパネル取り付け枠」は金属加工面（打ち抜き面）が滑らかな方をケース外側に向けて装着します。「リアパネル取り付け枠」の厚さは「飾り枠」の溝にちょうどはまる厚さ（1.5ｍｍ）です。「リアパネル取り付け枠」の上下にネジ穴が５個開いている方がリアパネル側から見て右側に位置するようにします。

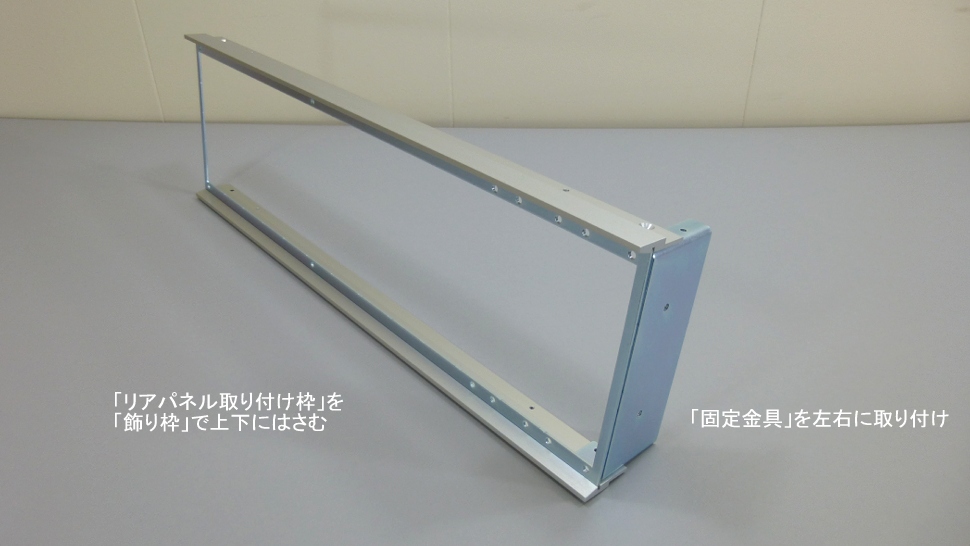

Legacy8080エンタープライズモデルの「リアパネル取り付け枠」の上下を「飾り枠」で挟むようにして仮に組立てます。まだネジ留めは行っていません。
仮組したリアパネル部分の左右に「固定金具」を仮に取り付けます。まだネジ留めは行っていません。

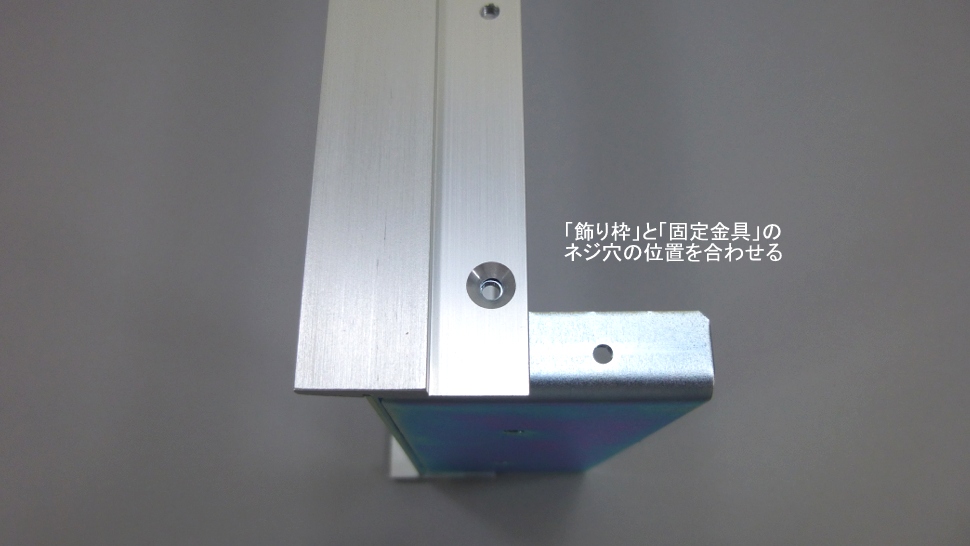

Legacy8080エンタープライズモデルの「飾り枠」と「固定金具」のネジ穴のネジ穴の位置を合わせます。

Legacy8080エンタープライズモデルの「飾り枠」と「固定金具」を仮組して写真のように置くと安定します。

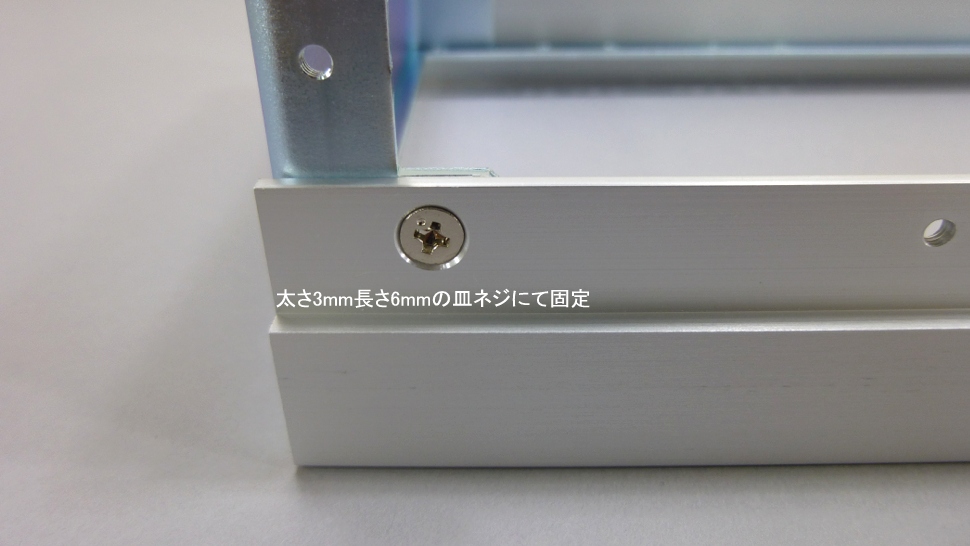

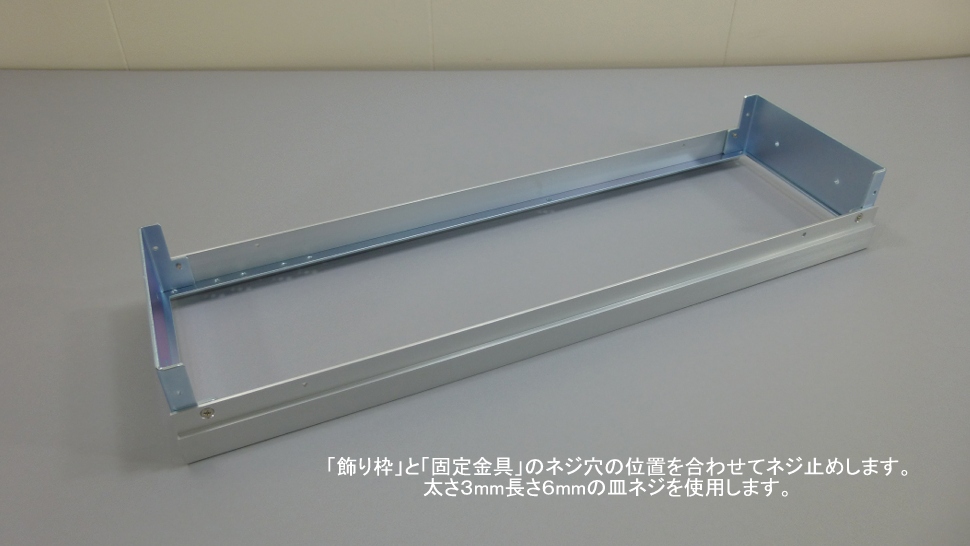

「飾り枠」と「固定金具」のネジ穴の位置を合わせてネジ留めします。使用するネジは太さ3mm長さ6mmの皿ネジを使用します。

Legacy8080エンタープライズモデルの「飾り枠」と「固定金具」を太さ3mm長さ6mmの皿ネジを使用して固定します。

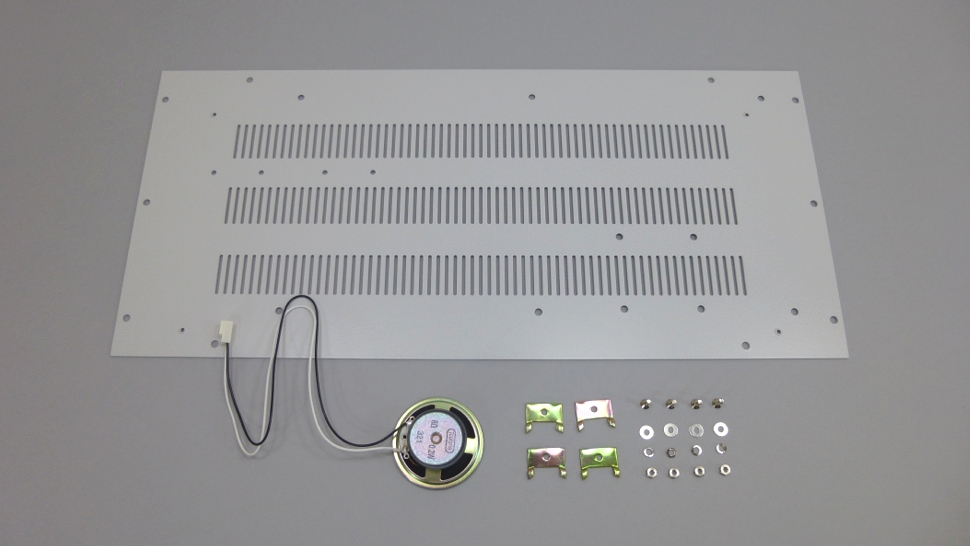

Legacy8080エンタープライズモデルの底板部分の組立てを行います。底板にスピーカーを取り付けます。
底板の色は「ライトグレー」の単色です。一部のネジ穴に皿ネジを固定するロート状の加工がしてある面が下側です。

Legacy8080エンタープライズモデルの底板に小型スピーカーを取り付けます。
ケースを組立ててからスピーカーを取り付けるより、単体の底板に先に取り付ける方が簡単に取り付けできます。
「ラジオの製作」がポピュラーで無くなった現在は小型スピーカーを固定する金具の調達に苦労しました。
戦後のラジオ製作ブーム期から一貫してラジオ製作の部品を提供してくれた「科学教材社」が現在も「スピーカー固定金具」を提供しているのを見つけて採用しました。
Legacy8080には「科学教材社」のラジオ部品も使われています。（「科学教材社」は「模型とラジオ」誌の出版元です。）

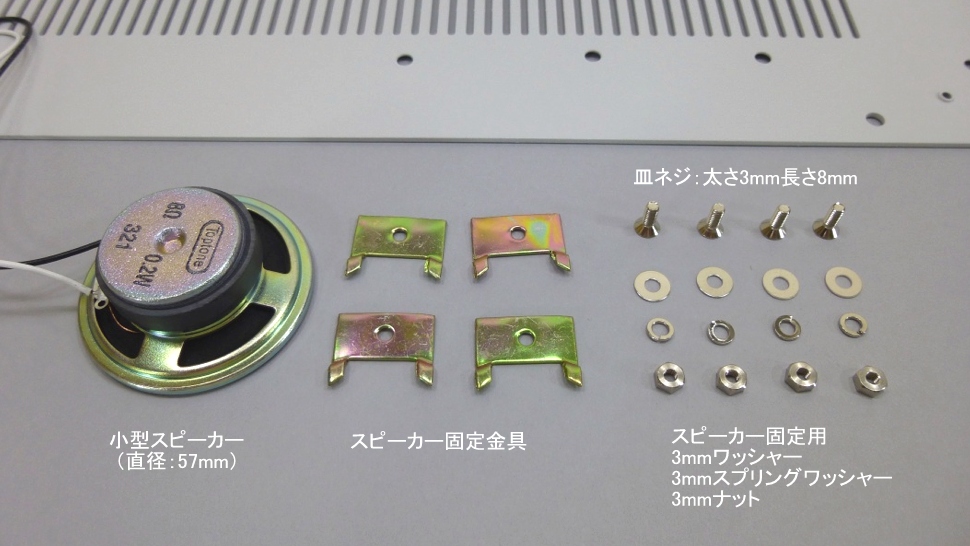

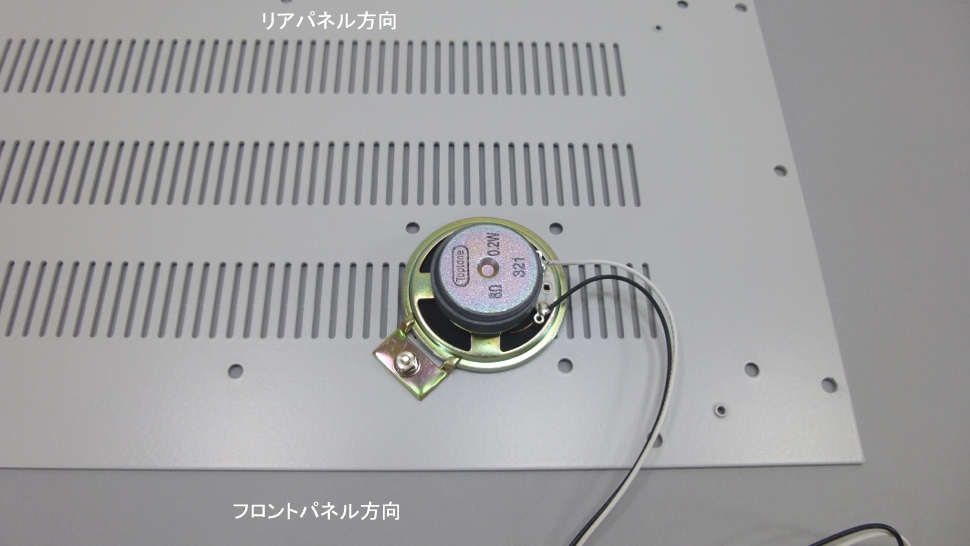

Legacy8080エンタープライズモデルの底板に小型スピーカーを取り付けます。底板の底面から3mmｘ8mmの皿ネジを通してスピーカー固定金具を経由してナット締めします。
スピーカーのケーブルは写真のように右側に伸ばします。底板の表裏にご注意ください。

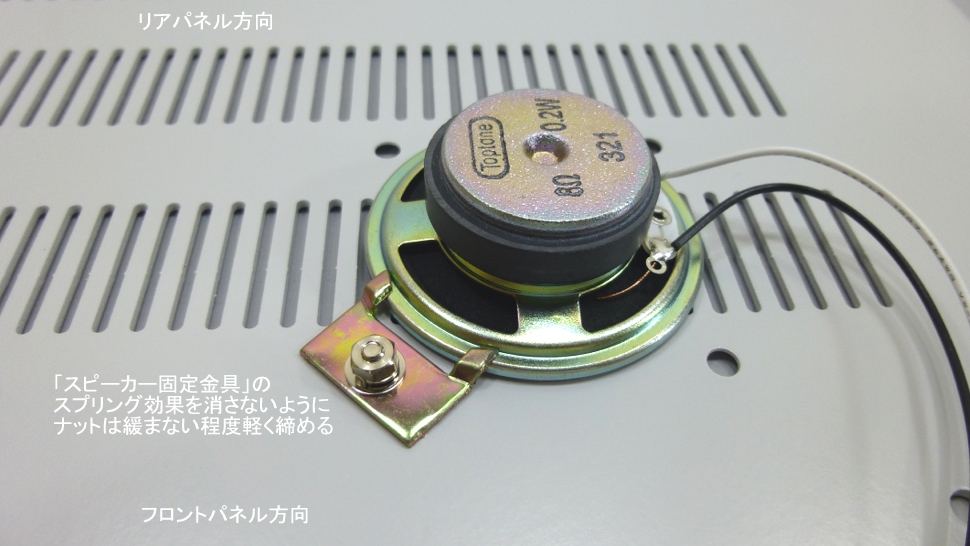

Legacy8080エンタープライズモデルの底板に小型スピーカーを取り付けます。４箇所のネジ留めが出来るまでナットを緩くして仮留めします。
底板の底面から3mmｘ8mmの皿ネジを通してスピーカー固定金具を経由して、ワッシャー、スプリングワッシャーを通してナット締めします。
「スピーカー固定金具」は若干のスプリング効果がありますのでスプリング効果がつぶれないようにナットは緩まない程度に軽く締めます。
「スピーカー固定金具」のネジ穴は少し小さめです。皿ネジを回しながら「スピーカー固定金具」にネジを通します。

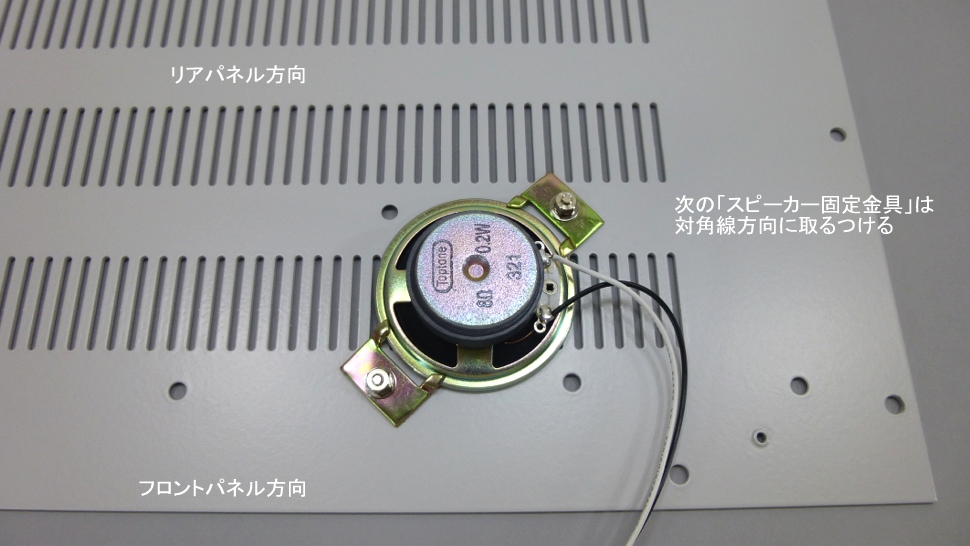

Legacy8080エンタープライズモデルの底板に２個目の「スピーカー固定金具」を対角線上の反対側に取り付けます。
「スピーカー固定金具」のネジ穴は少し小さめです。ネジを回しながら「スピーカー固定金具」にネジを通します。
４箇所のネジ留めが出来るまでナットを緩くして仮留めします。

Legacy8080エンタープライズモデルの底板に３個目と４個目の「スピーカー固定金具」を対角線上の反対側に取り付けます。
「スピーカー固定金具」のネジ穴は少し小さめです。皿ネジを回しながら「スピーカー固定金具」にネジを通します。
４箇所のネジ留めが出来るまでナットを緩くして仮留めします。

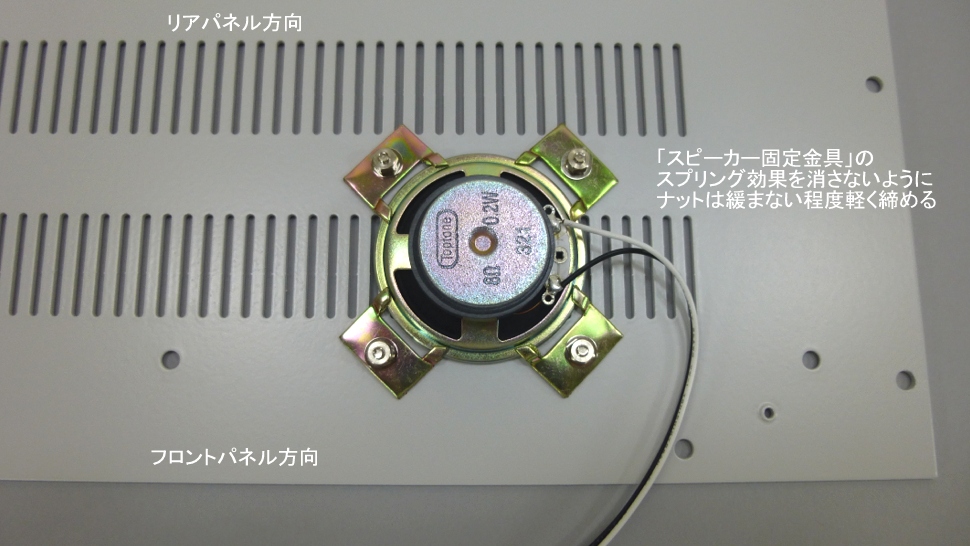

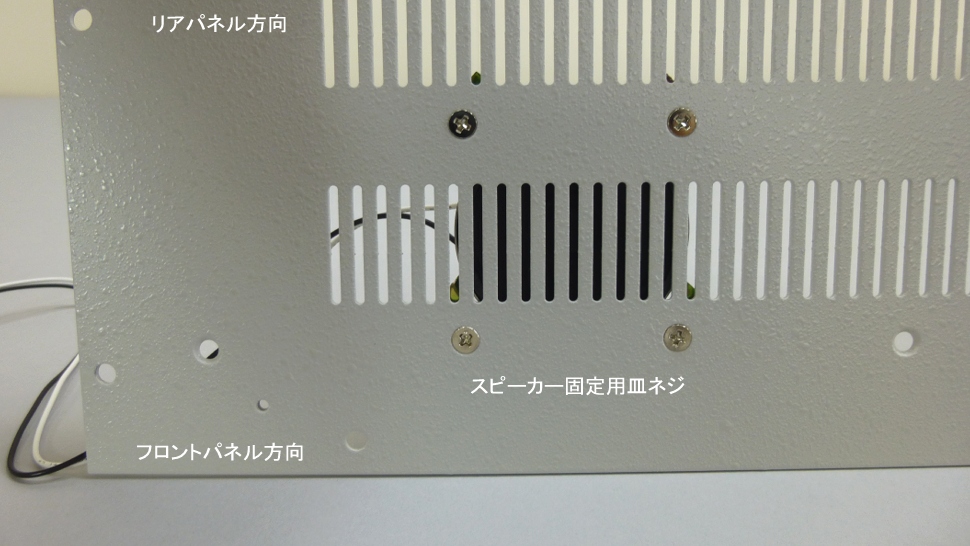

Legacy8080エンタープライズモデルの底板に４本の皿ネジでスピーカーを固定したところです。皿ネジを使用しているので底板の下部にネジの頭が出っ張ることはありません。
間違えて皿ネジ以外にネジで固定した場合は皿ネジ（太さ3mmｘ長さ8mm）に交換してください。

Legacy8080エンタープライズモデルに側板を取り付けます。側板に貼ってある保護用の青いビニールはケースが完成するまで剥がさないことをお勧めします。
側板にはラックマウントブラケットを取り付けるネジ穴が開いていますのでこのネジ穴をフロントパネル側にして先に仮組したリアパネル部分に仮にはめ込みます。
側板はまだネジ留めを行いません。この段階ではネジ穴を揃えて仮組を行います。

Legacy8080エンタープライズモデルに側板を取り付けます。側板はまだネジ留めを行いません。この段階ではネジ穴を揃えて仮組を行います。

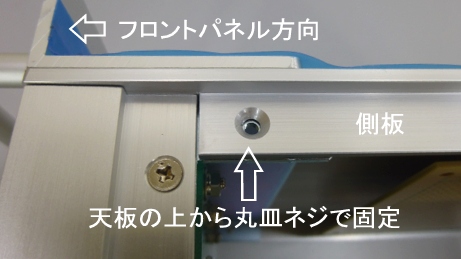

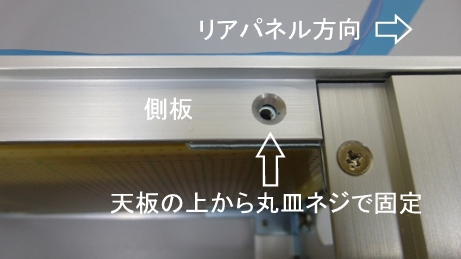

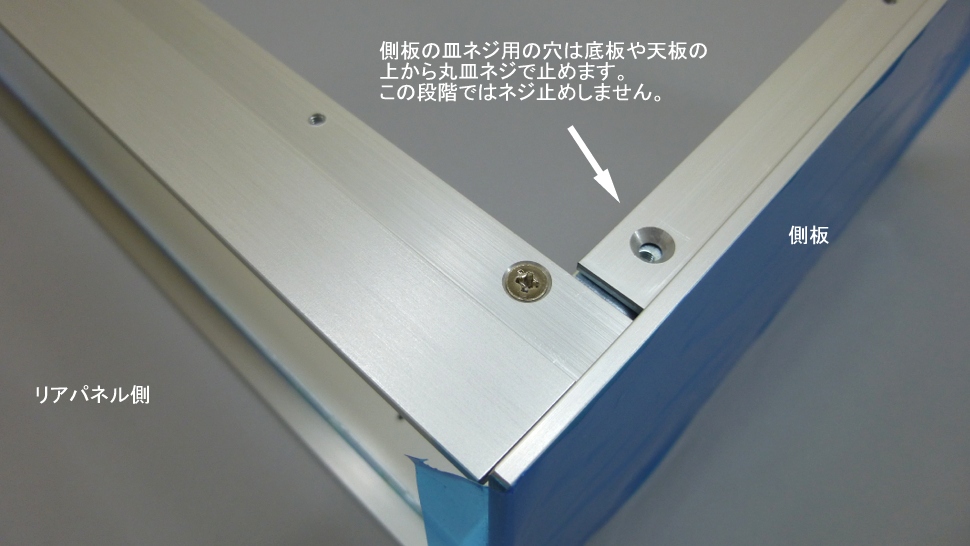

底板や天板を通して丸皿ネジで留めます。側板にある皿ネジ用のネジ穴を皿ネジで固定しないようにご注意願います。
底板を取り付けるまで不安定ですのでケースでけがをしないよう注意して組立て作業を進めてください。

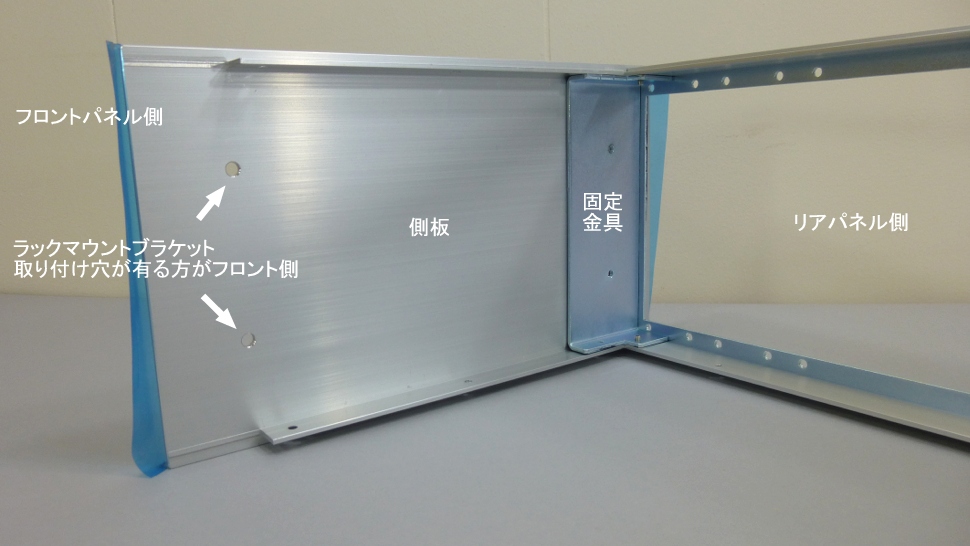

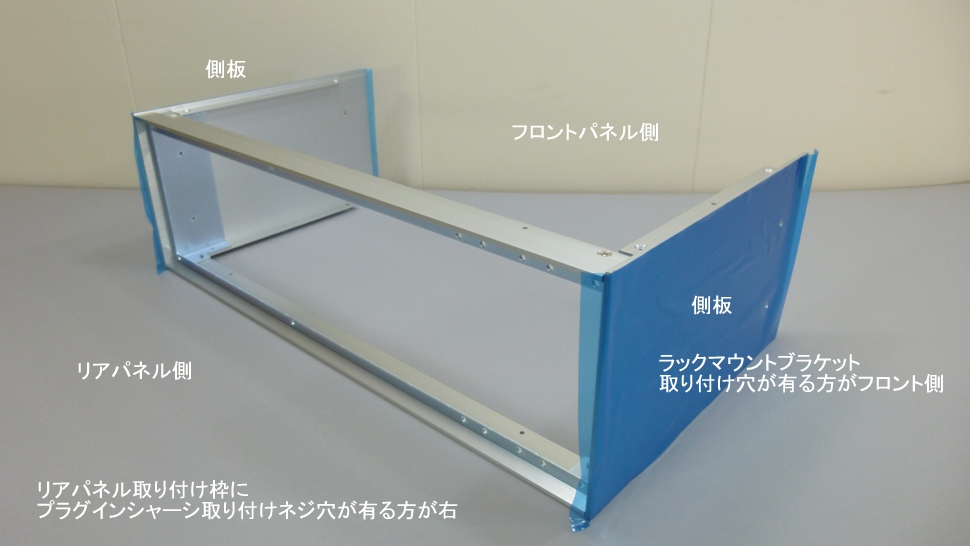

Legacy8080エンタープライズモデルに側板を取り付けたところです。上の写真はケース内側から仮組した側板部分を見たところです。
側板にあるラックマウントブラケットの穴が有る方がフロントパネル方向です。側板を仮組するときに側板の方向にご注意ください。

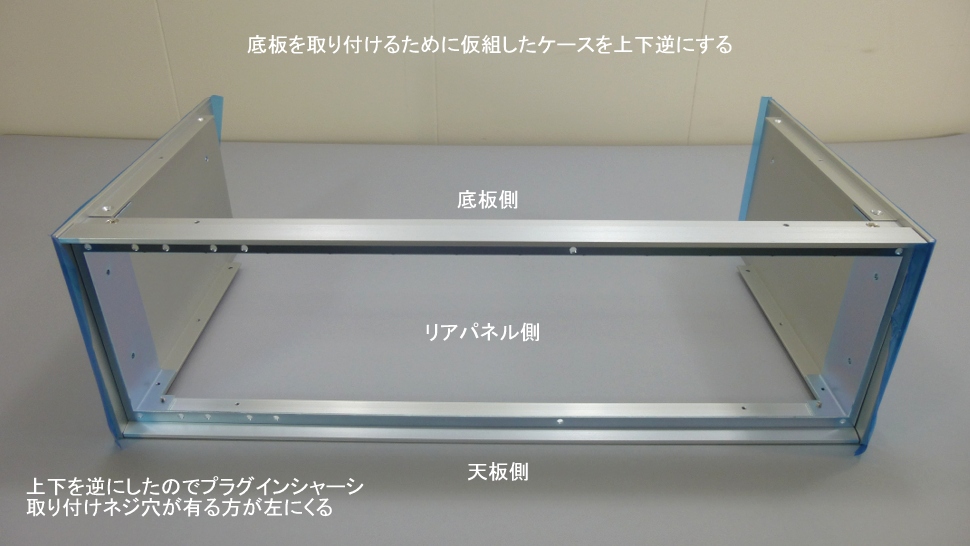

Legacy8080エンタープライズモデルに底板を取り付けます。底板をとる付ける前準備として仮組みしたケースを上下逆にします。
底板を取り付けるまで不安定ですのでケースでけがをしないよう注意して組立て作業を進めてください。
ケースを上下逆にするとプラグインシャーシーの取り付けネジ穴が左側にあることを確認してください。

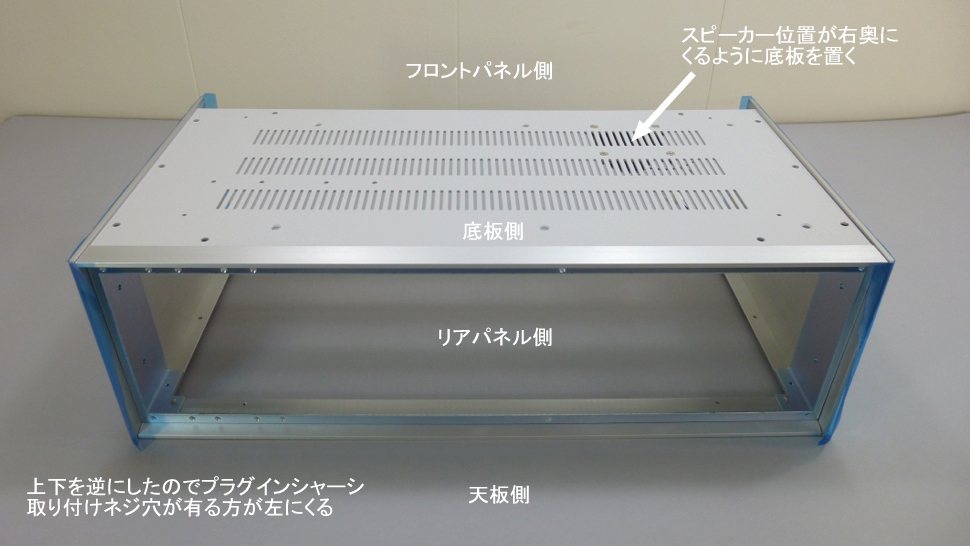

Legacy8080エンタープライズモデルに底板を取り付けます。仮組みしたケースを上下逆にして底板を載せます。このときにケースの上下左右と底板のスピーカーの位置を確認してください。
上の写真のようにケースを上下逆にした場合、リアパネルのプラグインシャーシーのネジ穴が左側、底板のスピーカー位置が右奥に位置することを確認してください。

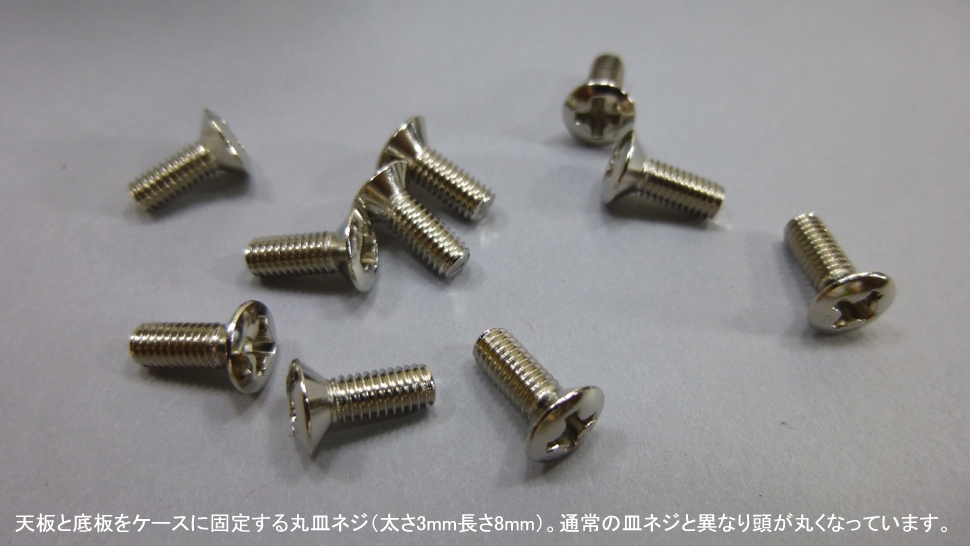

Legacy8080エンタープライズモデルに底板を取り付けます。底板や天板をケースに取り付けるには丸皿ネジを使用します。皿ネジを間違い易いのでご注意願います。
皿ネジはネジの頭が平らですが、丸皿ネジはネジの頭が丸くなっているので見分けることができます。

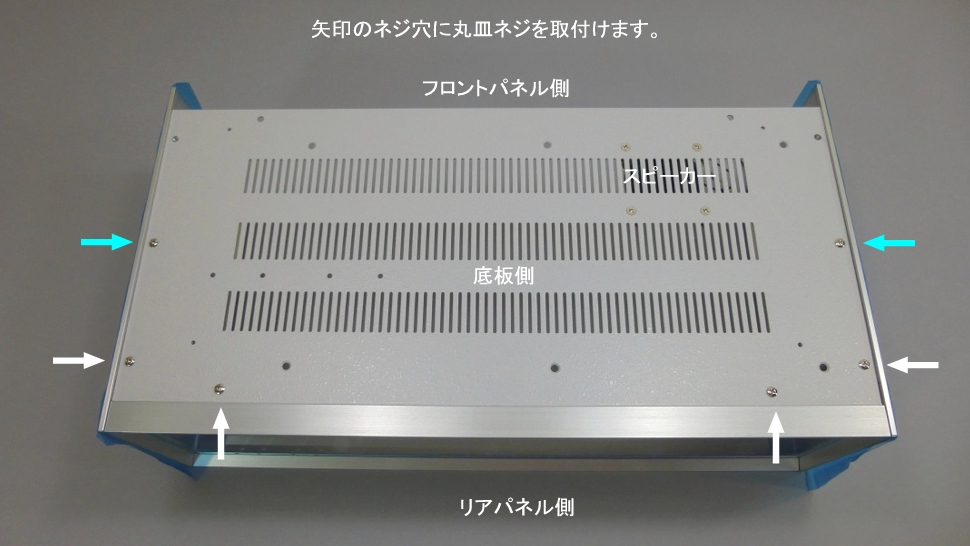

Legacy8080エンタープライズモデルに底板を取り付けます。底板や天板をケースに取り付けるには丸皿ネジを使用します。上の写真の矢印の位置に丸皿ネジを取り付けます。
丸皿ネジは強く締めずに軽く締めて仮留めにします。
次のフロントパネル部分の取り付け作業でフロントパネル部分がスムーズにはめ込むことが出来るように、フロントパネル部分はめ込み時には水色矢印の丸皿ネジを緩めてください。
この水色矢印部分の丸皿ネジがしっかり締めてあるとフロントパネル部分のはめ込みができませんのでご注意願います。

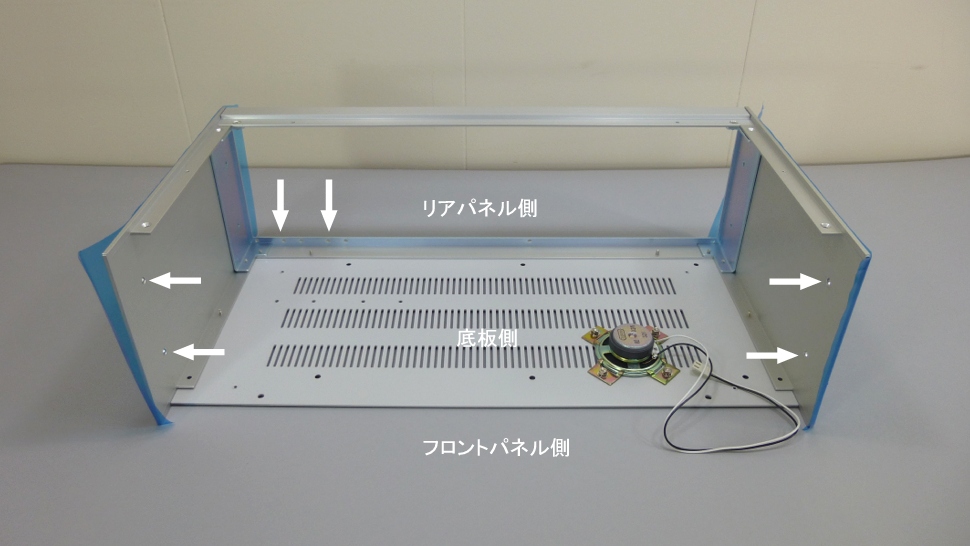

Legacy8080エンタープライズモデルに底板を取り付けました。底板を取り付けると今までの仮組より安定してケースらしくなります。
側板、リアパネル固定枠、底板は逆方向にも固定できてしまいます。上の写真のネジ穴位置（矢印）を参考にして取り付け方向が正しいか確認をお願いいたします。

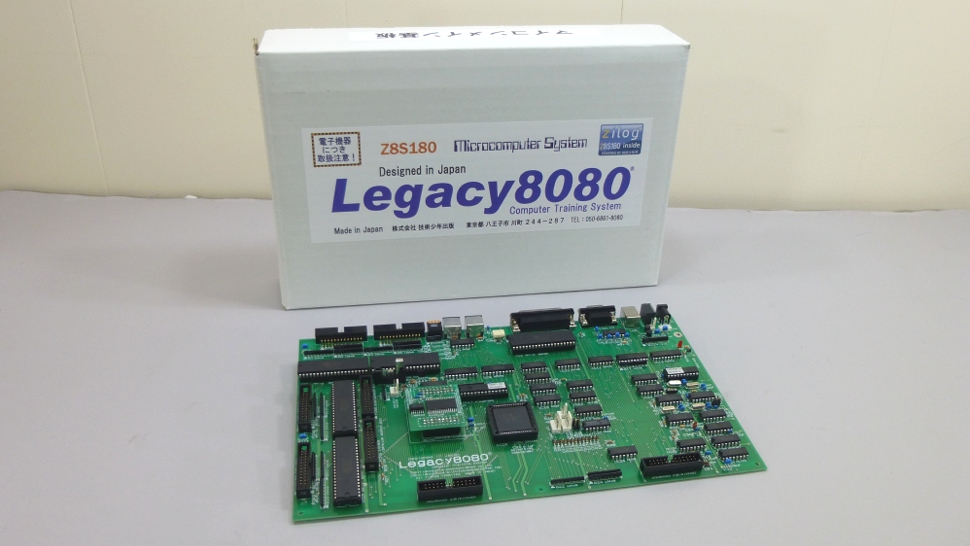

Legacy8080セミキットでのマイコンメイン基板は写真後方の箱に格納してお届けします。
手前に在るのがマイコンメイン基板です。配達時は静電気保護シートに包んで梱包されています。
マイコンメイン基板はDOS/V機で言うと「マザーボード」に当たる基板です。

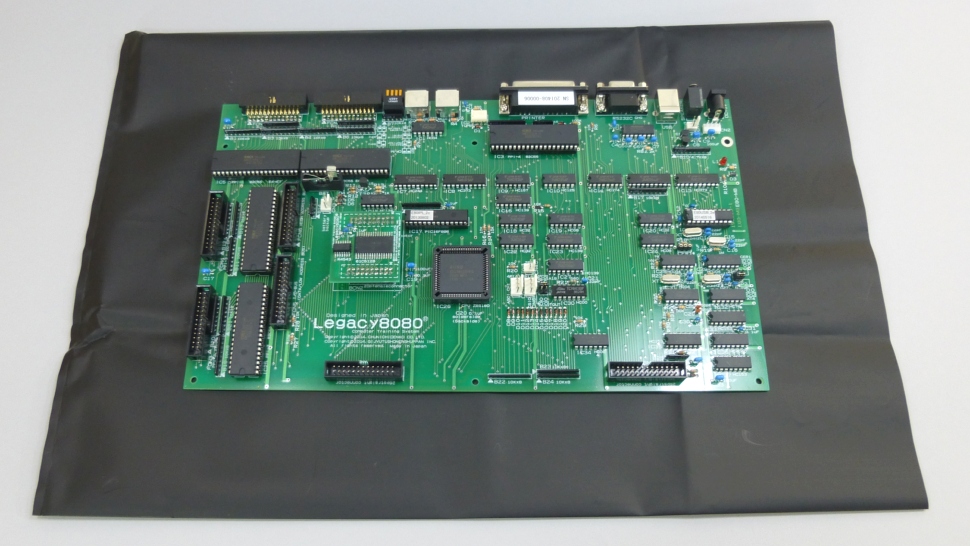

配達時に使用した静電気保護シート上にマイコンメイン基板を置いたところです。
静電気から基板を保護するためにキッチンなどの導電テーブルの上に静電気保護シートを広げて、この上に基板を置いて組立て作業を安全に行うことができます。
写真の「静電気保護シート」は黒色ですが製品ロットによって「静電気保護シート」の色や仕様が変わることがあります。

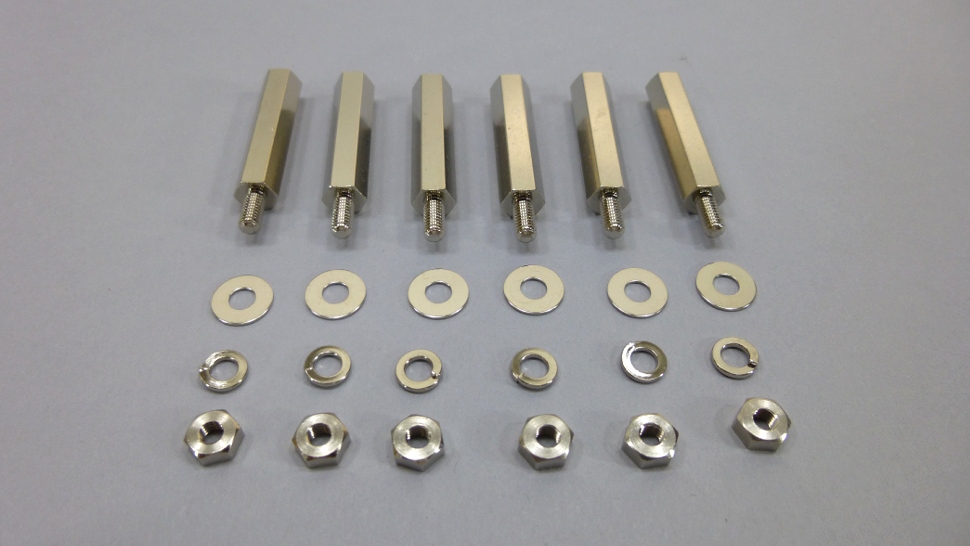

マイコンメイン基板とケースに固定するには長さ25mmのスペーサーを６本使用します。スペーサーは組立てネジセットに含まれています。
スペーサーをマイコンメイン基板にネジ留めするために３mmナットとワッシャーを使用します。

長さ２５mmのスペーサーのネジ部分をマイコンメイン基板にネジ留めします。
ケース部分に先にスペーサーを取付けるより基板に先にスペーサーを取付けた方がスムーズに組立できます。

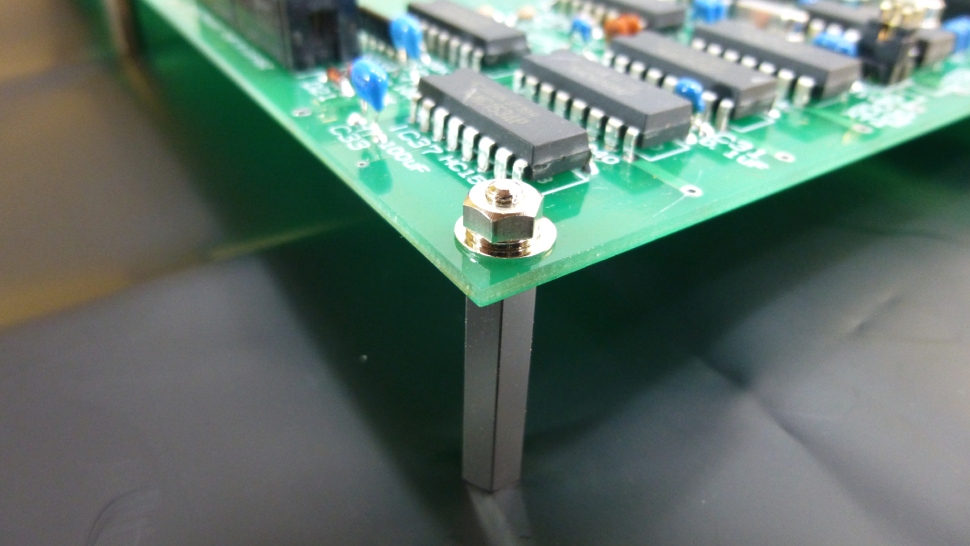

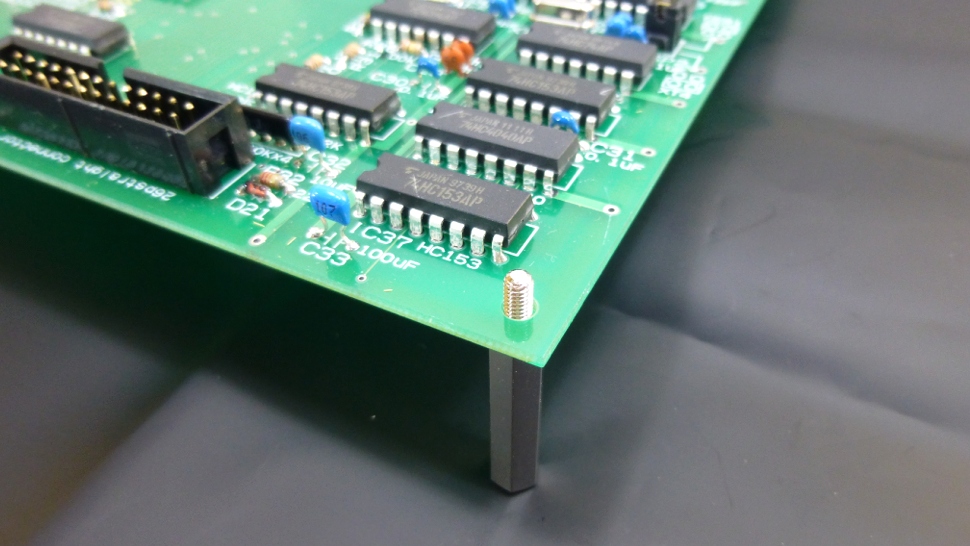

長さ２５mmのスペーサーのネジ部分を基板にネジ留めしたところです。ナットは強く締めずに仮締めします。ケースに取付けてからもう一度締め直しします。
力を入れ過ぎてナットを絞めると基板が割れることがありますので締める力の加減にご注意ください。

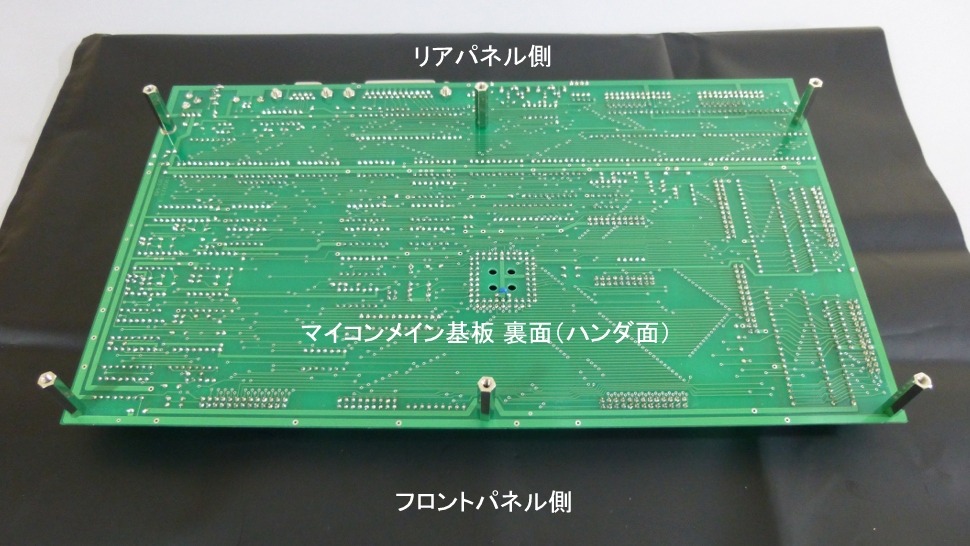

長さ２５mmのスペーサーを６個取付けた状態をマイコンメイン基板裏面（ハンダ面）から見たところです。

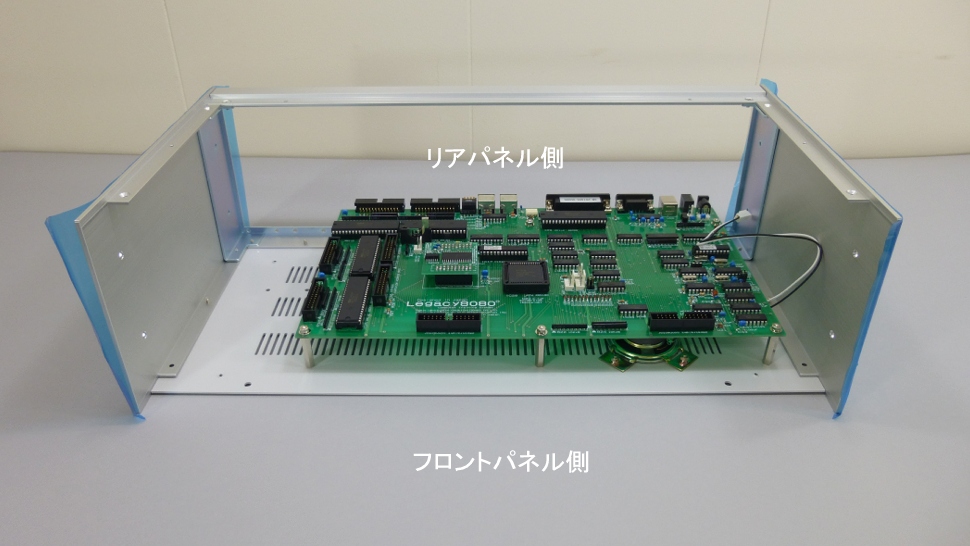

途中まで組立てたケース部分にマイコンメイン基板を仮置きしたところです。
ケース底板にはマイコンメイン基板とネジ留めする皿ネジ用のネジ穴が６個開いています。

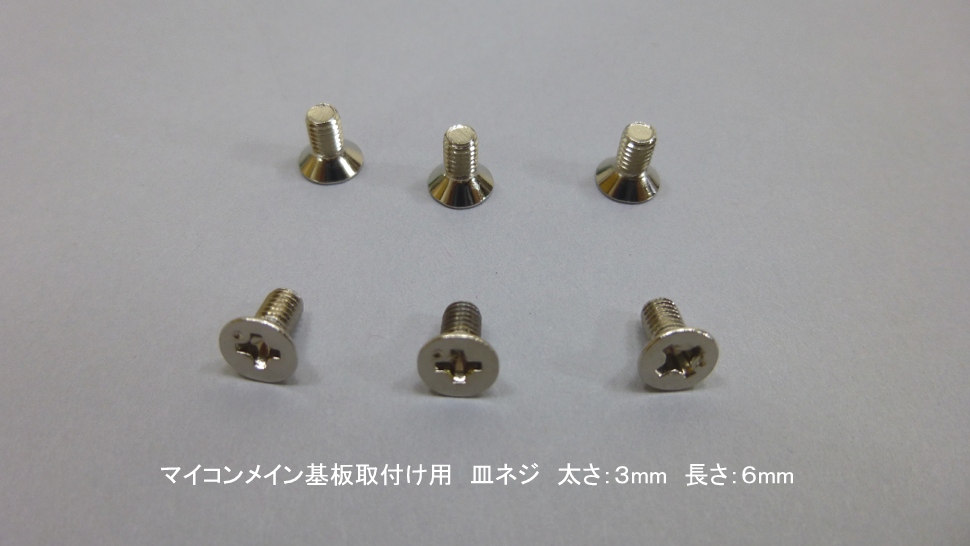

マイコンメイン基板に取付けた長さ２５mmのスペーサーをケース底板から皿ネジで固定します。
ケース底板には皿ネジ用にロート加工されたネジ穴が６個用意されています。

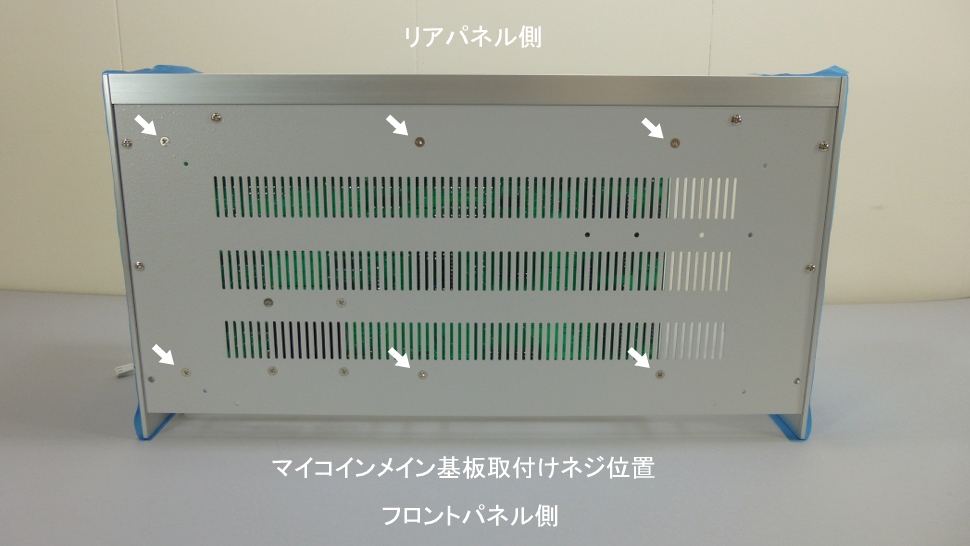

写真にあるケース底板の矢印部分のネジ穴に皿ネジを使用して基板に取付けたスペーサーを固定します。
スペーサーのネジ穴位置がネジ穴から少しズレているときはスペーサーに軽く力をかけてスペーサーを動かしてネジ穴位置を合わせます。

ケース底板にマイコンメイン基板が正しくネジで固定できたところです。

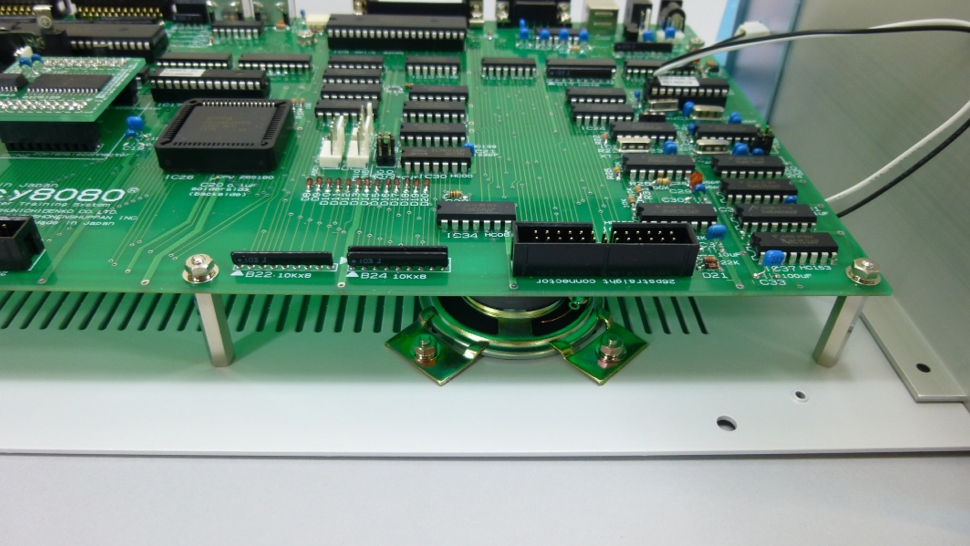

ケース底板とマイコンメイン基板が２５mm離れているので底板に固定したスピーカー上部と基板が接触することはありません。

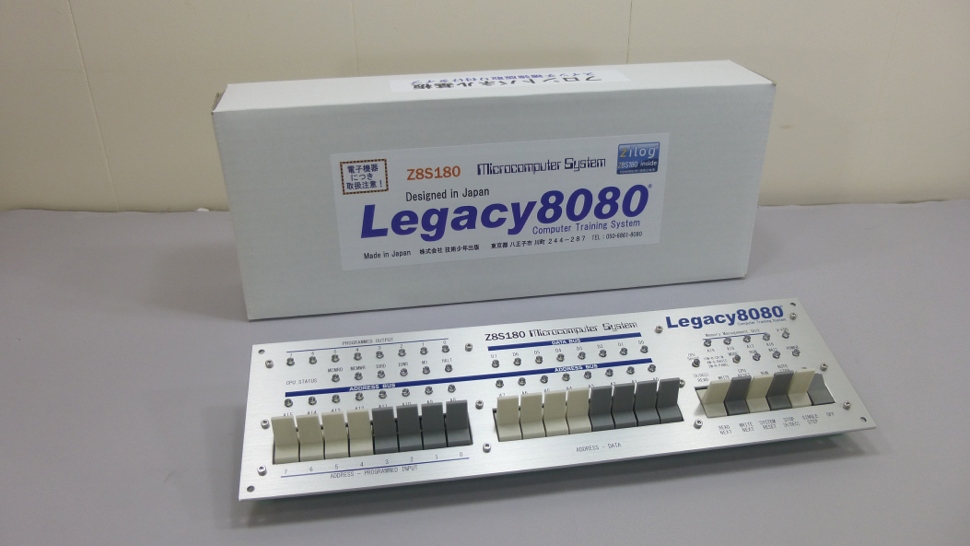

Legacy8080セミキットでのフロントパネル基板は写真後方の箱に格納してお届けします。
フロントパネル基板はフロントパネルを取付けた形で提供されます。これは基板上のLEDの足が長い状態で取付けられているので輸送時の破損からLEDを守るためです。
写真のフロントパネルは「エデュケーションモデル」と「エレガントモデル」で使用されているタイプを参考で示しています。
エンタープライズモデルのフロントパネルには四隅のネジ穴がありません。エンタープライズモデルのフロントパネルはネジ留めではなく「飾り枠」ではさんで固定します。

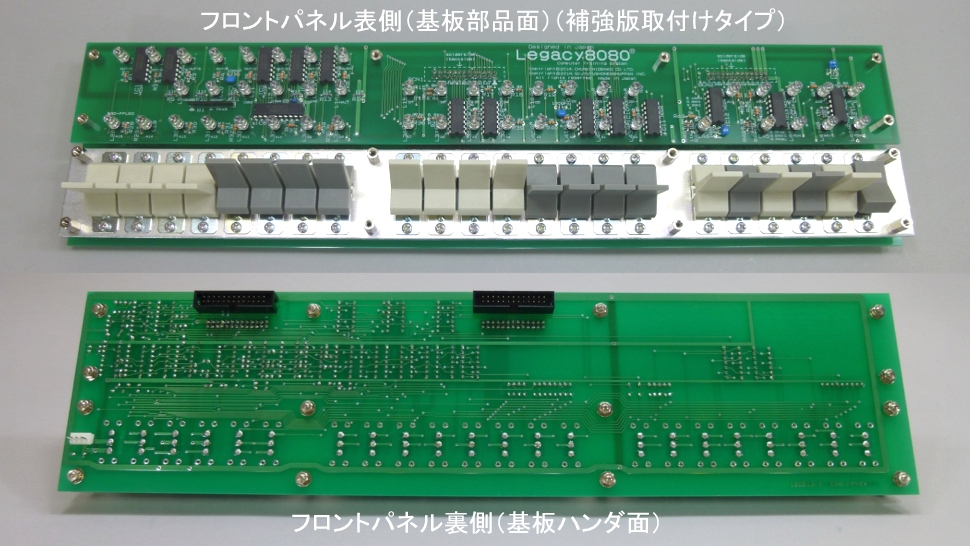

Legacy8080 のフロントパネル基板の表側（部品面）と裏側（ハンダ面）です。写真のフロントパネル基板には「スイッチ補強基板」が取付けられています。
フロントパネル基板の表側（部品面）にはアドレス・データの入力用スイッチと操作スイッチが多数実装されています。LED の固定にはLED スペーサーが利用されています。
通常はフロントパネル（アルミ板）装着されているのでフロントパネル基板の表側（部品面）は見えません。フロントパネル基板は各モデル共通です。

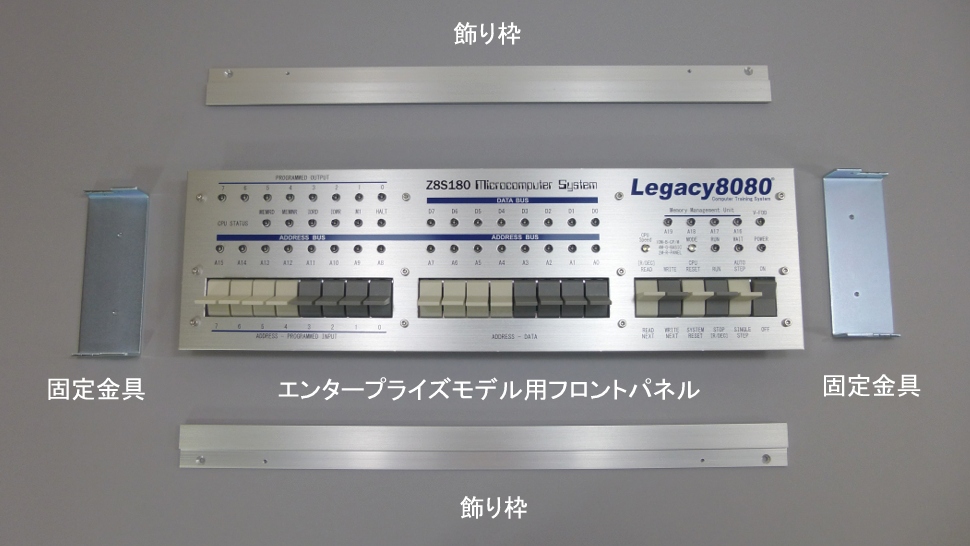

フロントパネル部分を組立てる部品です。「飾り枠」は同じ仕様で上下の両方に使用できます。綺麗な仕上がりの「飾り枠」を上面に使用します。
「固定金具」は同じ仕様で左右の両方に使用できます。

フロントパネルのアルミ板部分を「飾り枠」の溝にはめ込んで上下の飾り枠で挟みます。

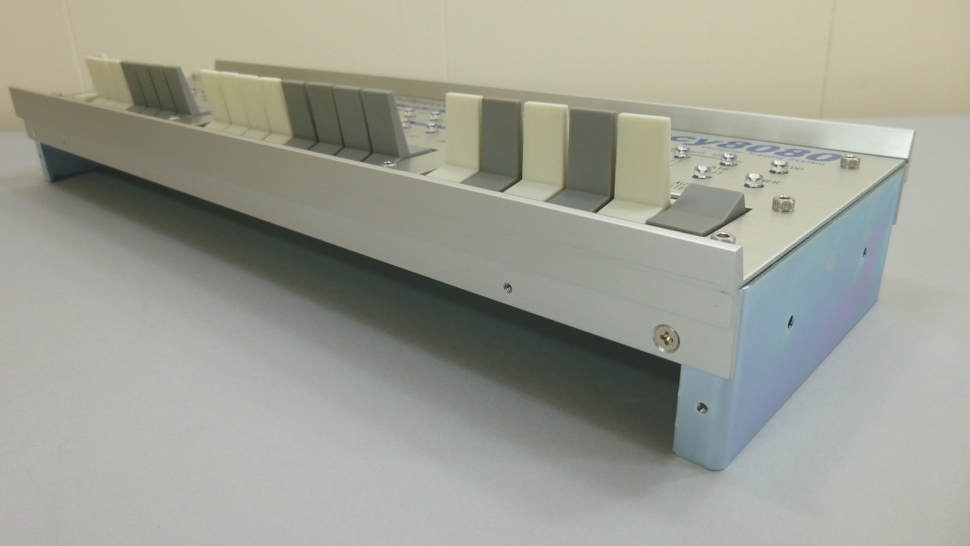

フロントパネル部分の左右に「固定金具」を仮にはめ込みます。この時点ではまだネジによる固定を行っていません。

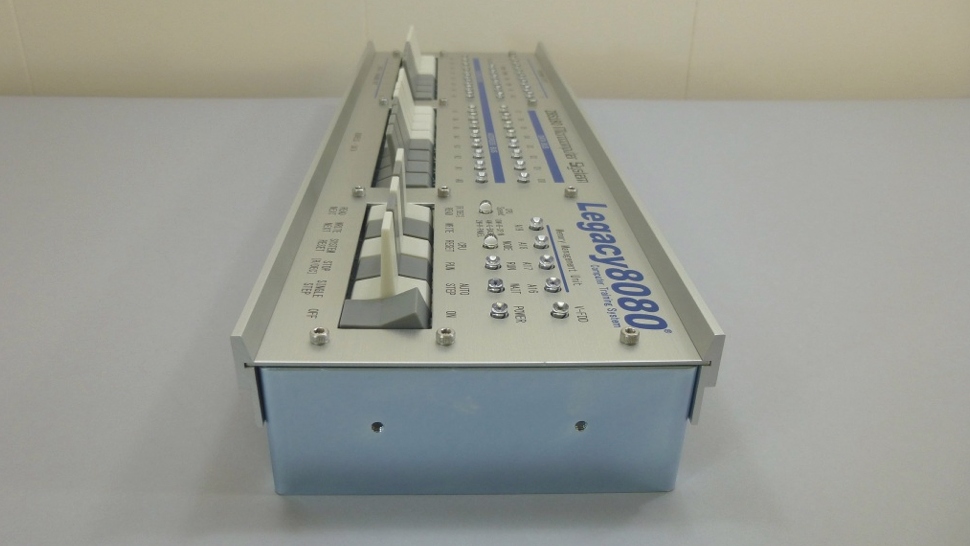

「飾り枠」の左右のネジ穴から皿ネジ（太さ：３mm長さ：６mm）を使用して固定金具をネジ留めします。上面２箇所、底面２箇所、合計４箇所を固定します。
この状態では固定金具が多少ぐらつきますがケース全体が組み上がるとしっかりと固定されます。

ケース部分にフロントパネル部分をはめ込みます。突然ストン！とはまることがありますので手や腕の皮膚を挟まないように慎重に進めてください。

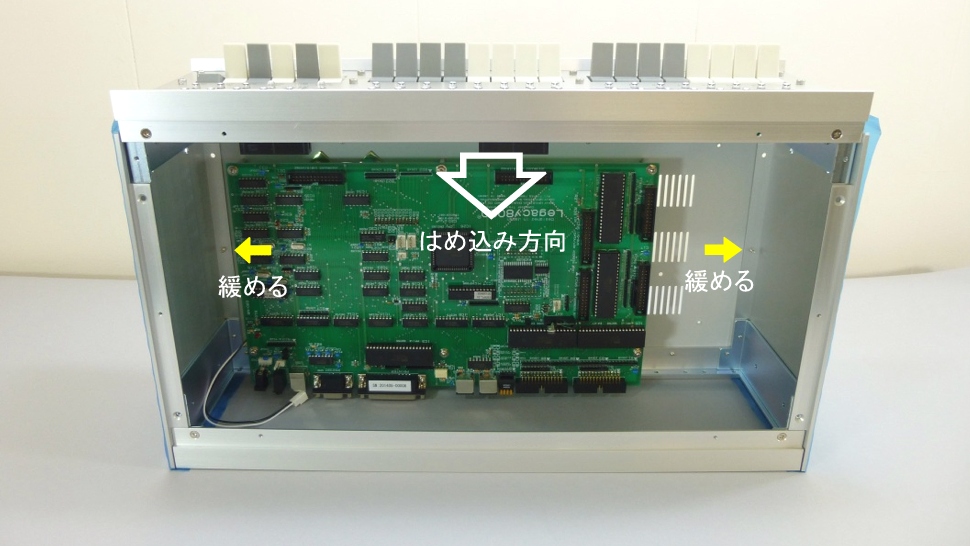

途中まで組立てたケースをリアパネルを底面にして立てて置きます。そのままではフロントパネル部分がはまらないので黄色矢印の位置にある底板の固定ネジを緩めます。
上面にフロントパネル部分を差し込むように置きます。側板にフロントパネル部分の固定金具がはまるようにケースを傾けたり揺らしたりします。
全くはまり込むけはいが無い場合は、底板の他のネジも少し緩めてからフロントパネルの固定金具部分が側板にはまり込むようにします。

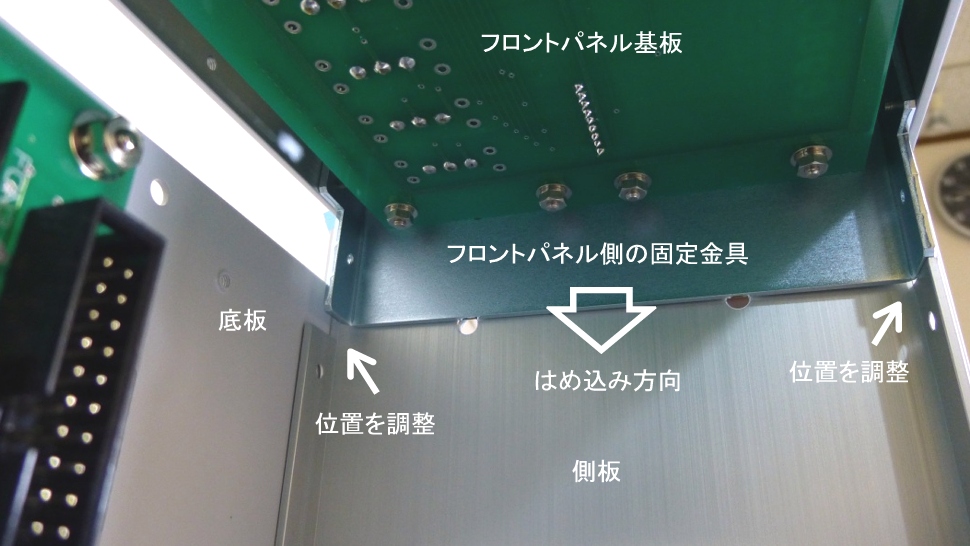

エンタープライズモデルをケース内部から見た写真です。側板の矢印部分に固定金具の位置を調整してはめ込みます。
突然ストン！とはまることがありますので手や腕の皮膚を挟まないように慎重に進めてください。
そのままでははまらない場合は底板の固定ネジを緩めてから、側板にフロントパネル部分の固定金具がはまるようにケースを傾けたり揺らしたりします。

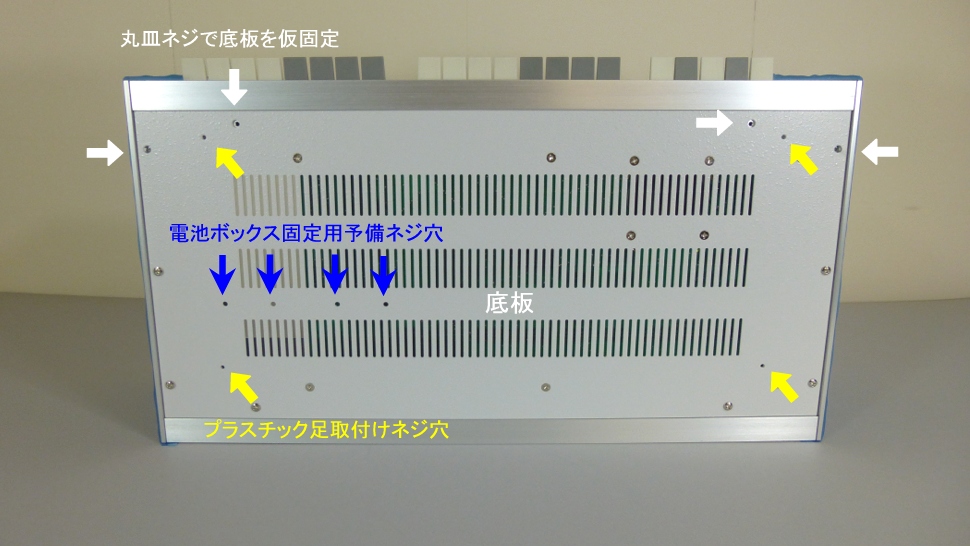

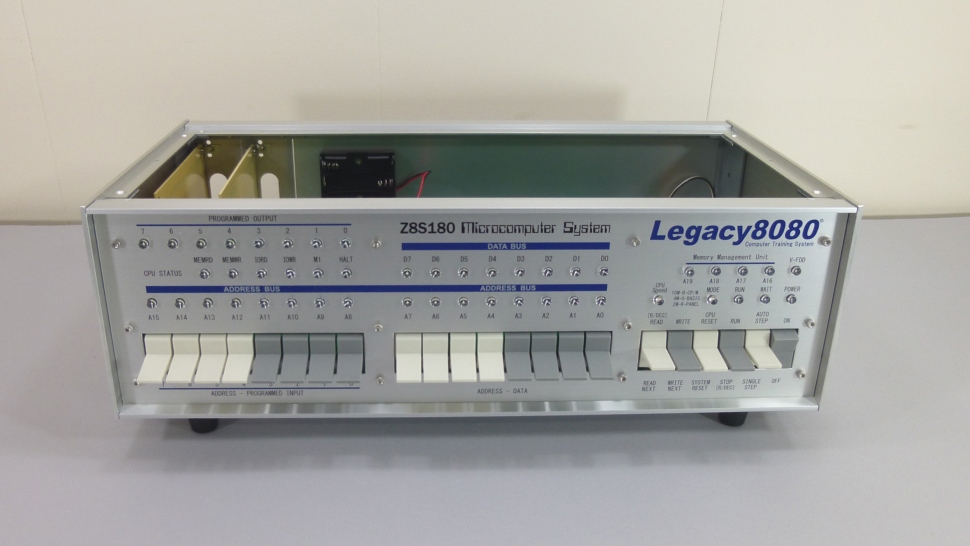

フロントパネル部分がケース本体に綺麗にはまったところです。まだネジ留めしていない底板のフロントパネル側を丸皿ネジで仮固定します。
底板の固定ネジをしっかりと締めるのはケース全体の組立てが出来てから行います。底板の仮固定が出来たらプラスチック足を底板にネジで固定します。
底板にある４個のネジ穴はバッテリーバックアップ用電池ボックスを固定する予備のネジ穴です。通常は電池ボックスをリアパネルに固定するので使いません。
電池ボックスをリアパネルに固定出来ない場合にこのネジ穴を利用します。プラグインシャーシー下とマイコンメイン基板の下のどちらかに電池ボックスを固定できます。

Legacy8080ではよく使われるゴム足ではなくプラスチック足を使用しています。これはゴム足のゴム素材が経年変化に弱くひび割れしたり溶けたりするためです。
プラスチック足は滑り止め効果が少ないですが、経年変化に強く４０年後もLegacy8080をしっかりと支えてくれます。

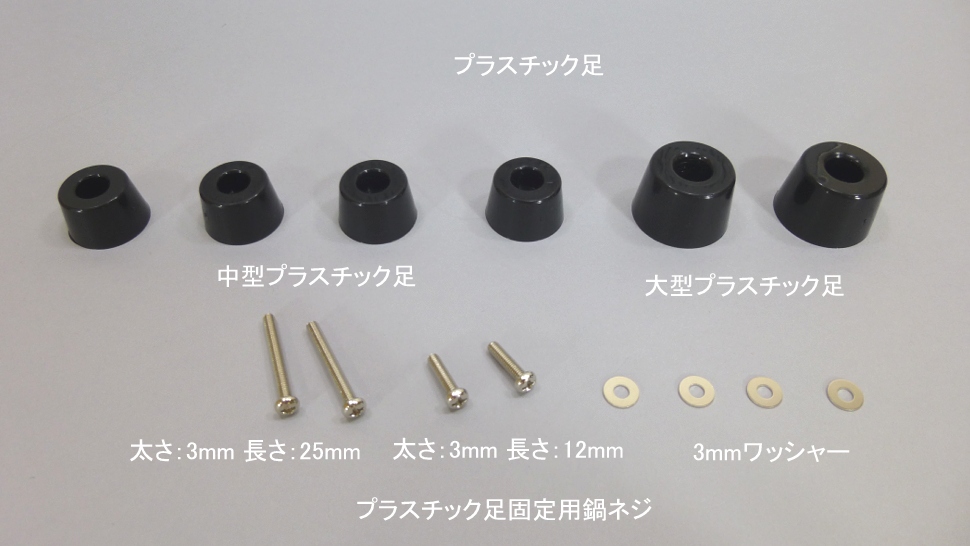

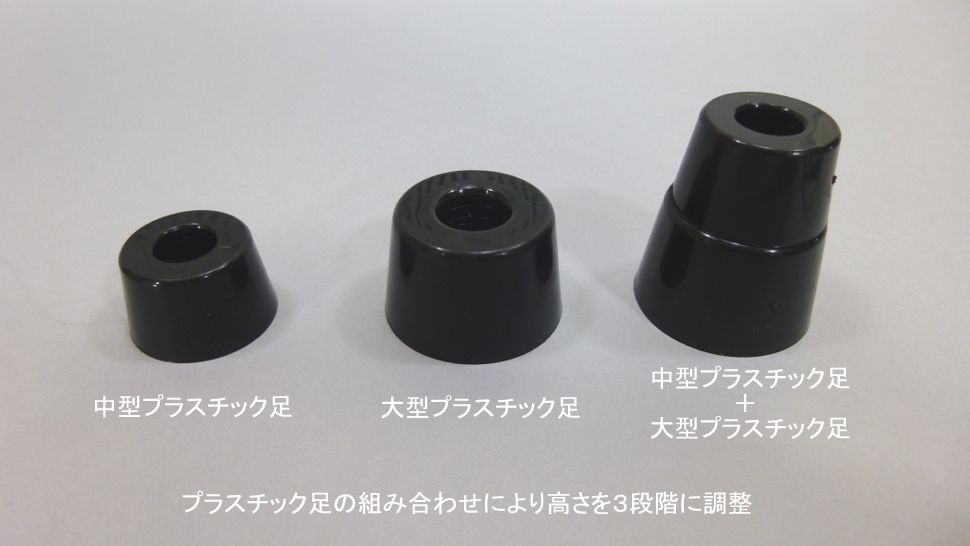

Legacy8080では、足の高さを３段階に調整してフロントパネル側を少し持ち上げたり、高く持ち上げたりしてフロントパネルスイッチの操作を行い易くできます。
中型プラスチック足１個、もしくは、大型プラスチック足１個の場合は長さ12mmの鍋ネジで固定します。
中型プラスチック足１個＋大型プラスチック足１個の二段重ねの場合は長さ25mmの鍋ネジで固定します。
プラスチック足を取付けずに長さ25mmの鍋ネジを底板にねじ込むとマイコンメイン基板とネジの先端が接触して故障しますのでご注意願います。

Legacy8080では、足の高さを３段階に調整してフロントパネル側を少し持ち上げたり、高く持ち上げたりしてフロントパネルスイッチの操作を行い易くできます。
製品企画段階ではフロントパネルスイッチの操作を行い易くするために、フロントパネル側を少し持ち上げるのは必須と考えていたのですがその実現方法で悩んでいました。
測定器や70年代の井上電機の無線機によくある折りたたみスタンドが用意できると便利ですがコストが高くなります。秋葉原のパーツ店でプラスチック足を物色している時に大中２種類のプラスチック足を重ねてみたらピタリと大きさが合いました。ここで２種類のプラスチック足を重ねてフロントパネルの高さを調整するというアイディアが閃きました。昔を思い出しますと６０年代の八重洲無線の真空管式無線機でこの「プラスチック足を重ねてフロントパネルの高さを調整する」という方法が利用されていたような気がします。
フロントパネルスイッチの操作を頻繁に行う場合は中型プラスチック足１個＋大型プラスチック足１個の二段重ねでフロントパネル側を最大限に持ち上げると便利です。
フロントパネル側を少し持ち上げる場合は、リア側に中型プラスチック足１個、フロント側に大型プラスチック足１個の組み合わせで対応できます。
フロントパネルスイッチの操作を行わない場合や、Legacy8080を水平に設置したい場合は中型プラスチック足４個、もしくは、大型プラスチック足４個で水平設置ができます。
色々な高さの組み合わせができるように予備ネジと予備のプラスチック足がセミキットの「組立てネジセット」や完成品の「予備ネジセット」に同梱されています。

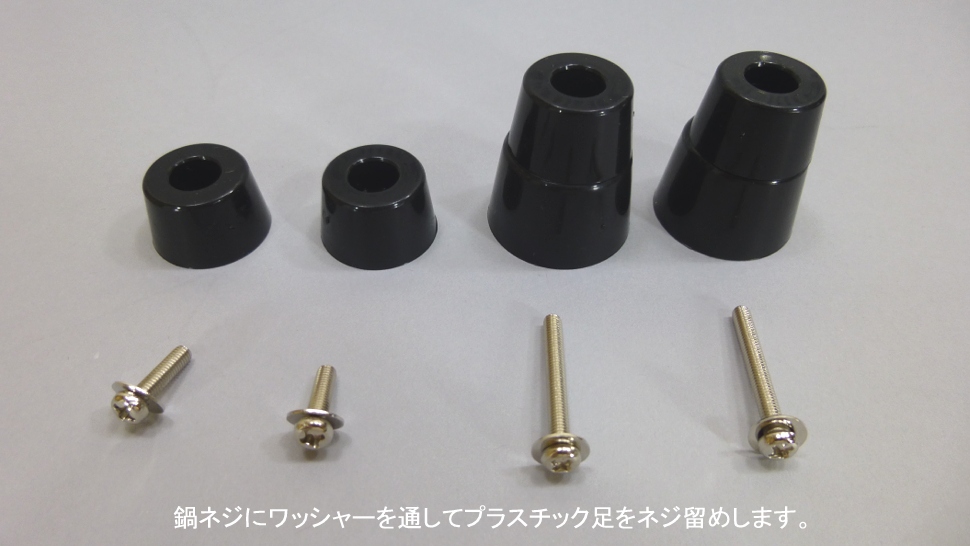

底板にプラスチック足を固定するには鍋ネジにワッシャーを通してネジ留めします。
底板はアルミニウム製なのでネジを強く締めすぎると壊れますので緩まない程度の力でネジを締めてください。
プラスチック足を取付けずに長さ25mmの鍋ネジを底板にねじ込むとマイコンメイン基板とネジの先端が接触して故障しますのでご注意願います。

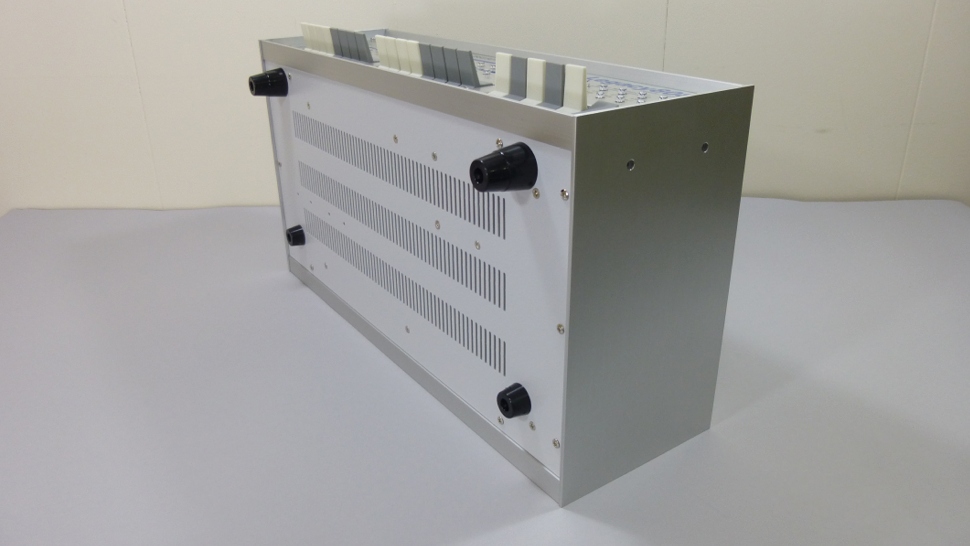

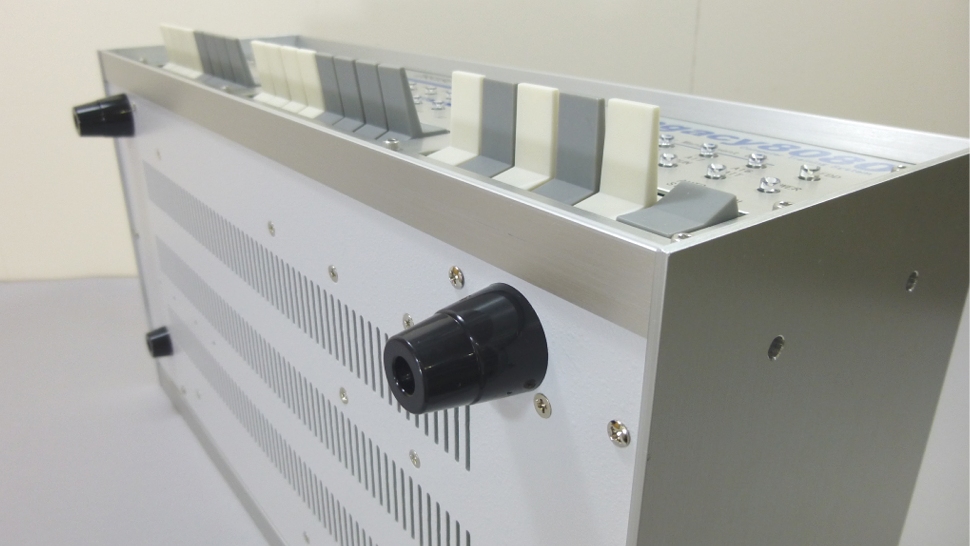

Legacy8080の底面にプラスチック足を取り付けたところです。フロントパネル側には「中型プラスチック足＋大型プラスチック足」の二段構成を取り付けています。
リアパネル側には中型プラスチック足を単体で取り付けています。このフロント側を最大限に高くする構成はフロントパネルスイッチを操作し易い構成です。
プラスチック足の取付けネジの絞める力は緩まない程度に軽く絞めてください。力を入れすぎると底板のネジ穴部分を破損しますのでご注意ください。

「中型プラスチック足＋大型プラスチック足」の二段構成部分のクローズアップ写真です。
フロントパネル側は「中型プラスチック足＋大型プラスチック足」の二段構成を取り付けて設置面から高い位置にフロントパネルを位置させています。

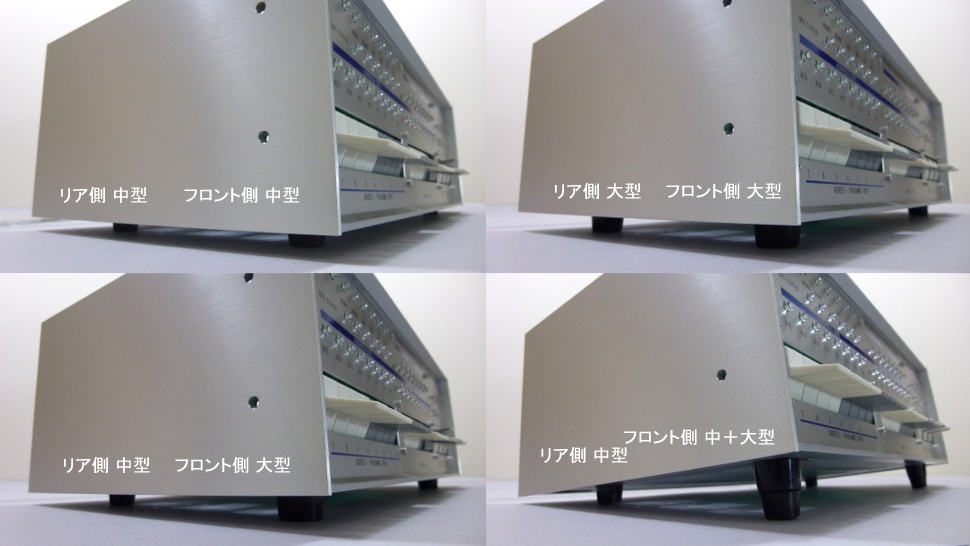

「中型プラスチック足」と「大型プラスチック足」の組み合わせで写真のように設置面とフロントパネルの位置関係を変えることができます。
設置面からのフロントパネルまでの高さによりフロントパネルの操作性が大きく変わります。
「中型プラスチック足」と「大型プラスチック足」の組み合わせてお好きな構成をお楽しみください。
必要なプラスチック足と取付け用ネジは、セミキットに付属する「組立てネジセット」や完成品に付属する「予備ネジセット」に同梱されています。

Legacy8080のケース内部に設置する基板の取付けが完了したので基板間の配線を行います。

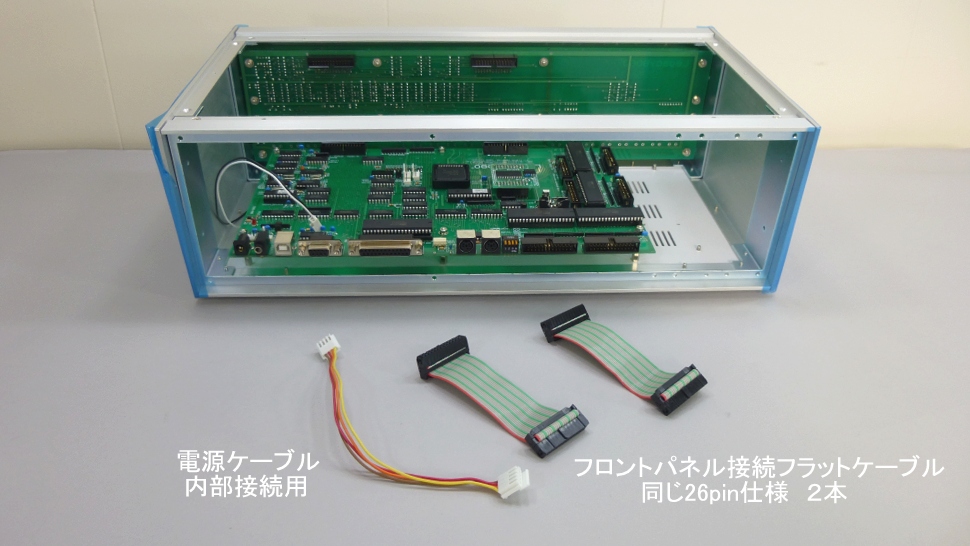

Legacy8080 セミキットに付属している「電源接続ケーブル」（写真参照）と「フロントパネル接続フラットケーブル」（写真参照）を用意してください。

「フロントパネル接続フラットケーブル」は両端で方向性はありませんが基板にある26pinのオスコネクタに差し込む方向が決まっています。

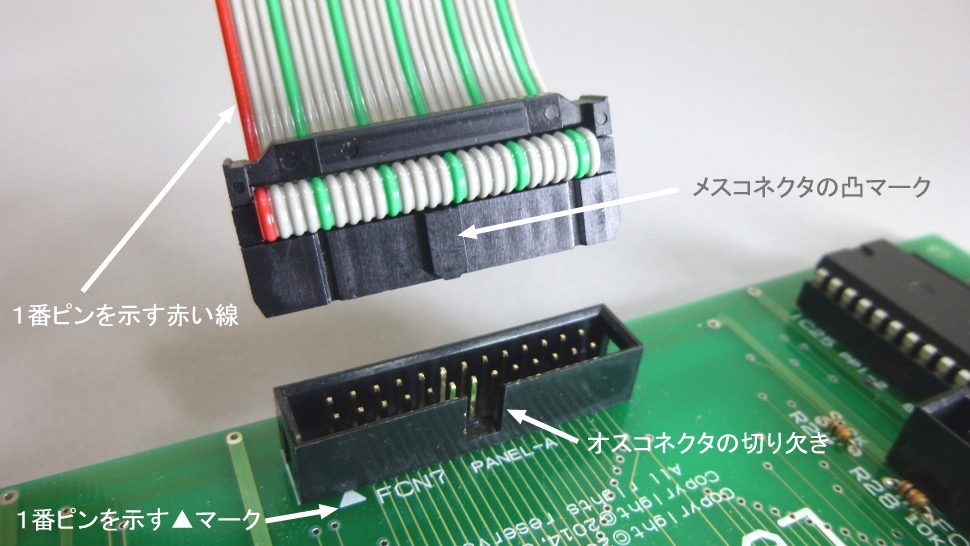

基板側にある26pinのオスコネクタには写真のように方向を示す切り欠きがあります。
フラットケーブル側のメスコネクタには写真のように挿入方向を示す凸マークがありコネクタ同士で正しい方向で差し込めるようになっています。
このように無理なく差し込める方向がありますので逆向きに無理やり力任せに押し込まないようご注意ください。逆方向に無理やり力任せに押し込むとコネクタが壊れます。
フラットケーブルの赤い線が１番ピンの目印です。基板側には１番ピンを示す三角形マークがありますので、フラットケーブルの赤い線と基板の三角形マークを写真のように合わせます。

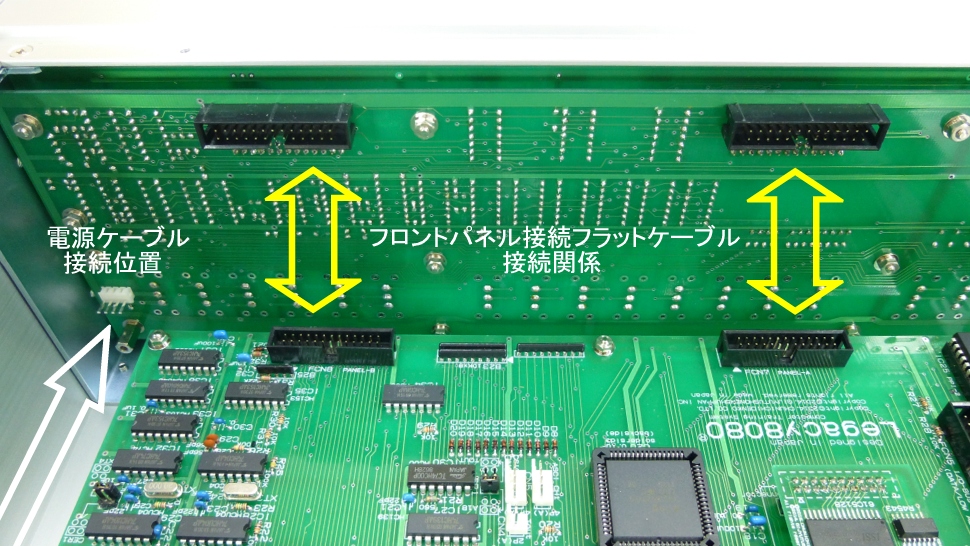

写真を参考にして「電源接続ケーブル」と「フロントパネル接続フラットケーブル」を接続する前に基板上の接続位置や接続コネクタを確認してください。
２６pinフラットケーブルコネクタは、PPI用や拡張バス用としてマイコンメイン基板に多数実装されていますので間違えないようご注意願います。
２６pinフラットケーブルコネクタを間違えて接続して電源を投入すると回路が破壊されますので十分ご注意いただき、事前に何度も確認いただくようお願いいたします。

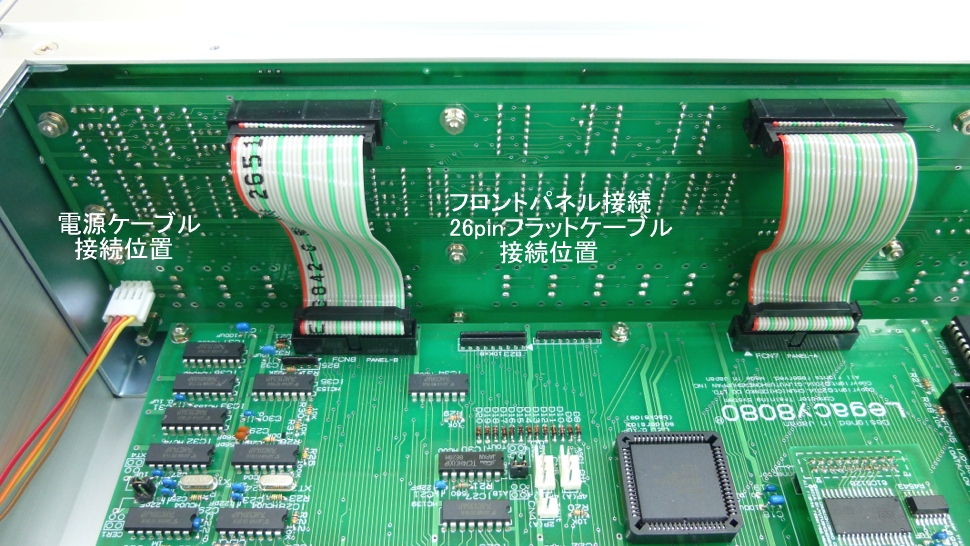

写真を参考にして「電源接続ケーブル」と「フロントパネル接続フラットケーブル」をフロントパネル基板に接続します。
「フロントパネル接続フラットケーブル」は２本あり同じ仕様です。左右どちらにも使用できます。
「フロントパネル接続フラットケーブル」は両端で方向性はありませんが基板にある26pinのオスコネクタには逆挿しできません。　　【削除】
無理なく差し込める方向がありますので逆向きに無理やり力任せに押し込まないようご注意ください。逆方向に無理やり力任せに押し込むとコネクタが壊れます。　【削除】
フラットケーブルの赤い線が１番ピンの目印ですので、写真にあるフラットケーブルの赤い線の位置を参考にしてフラットケーブルを取り付けてください。
２６pinフラットケーブルコネクタは、PPI用や拡張バス用としてマイコンメイン基板に多数実装されていますので間違えないようご注意願います。
２６pinフラットケーブルコネクタを間違えて接続して電源を投入すると回路が破壊されますので十分ご注意いただき、事前に何度も確認いただくようお願いいたします。
「電源接続ケーブル」もコネクタ両端での方向性はありません。両端で同じように使用できます。
「電源接続ケーブル」も無理なく差し込める方向がありますので逆向きに無理やり力任せに押し込まないようご注意ください。無理やり力任せに押し込むとコネクタが壊れます。
マイコンメイン基板中央の4pinインターフェースコネクタにも電源ケーブルが誤挿入できてしまいますので接続を間違えないようにご注意願います。

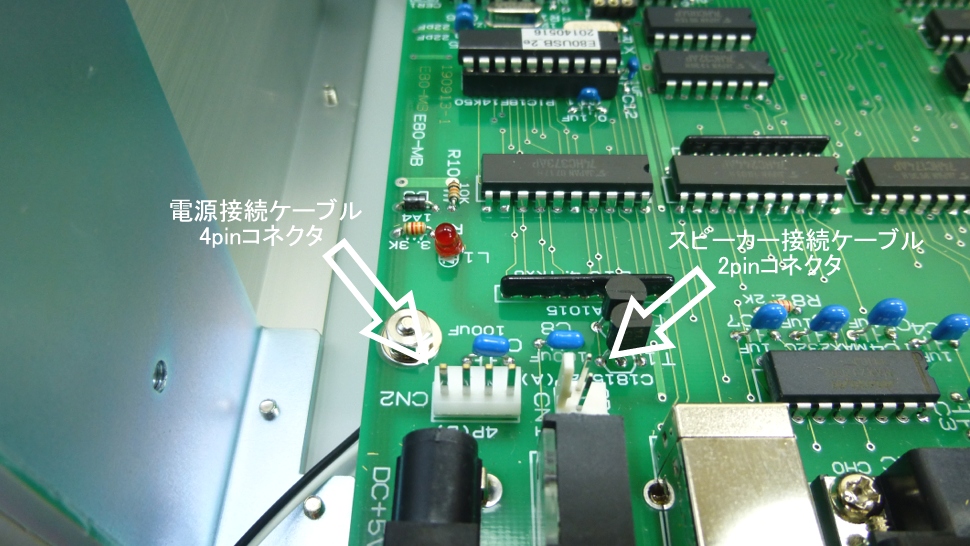

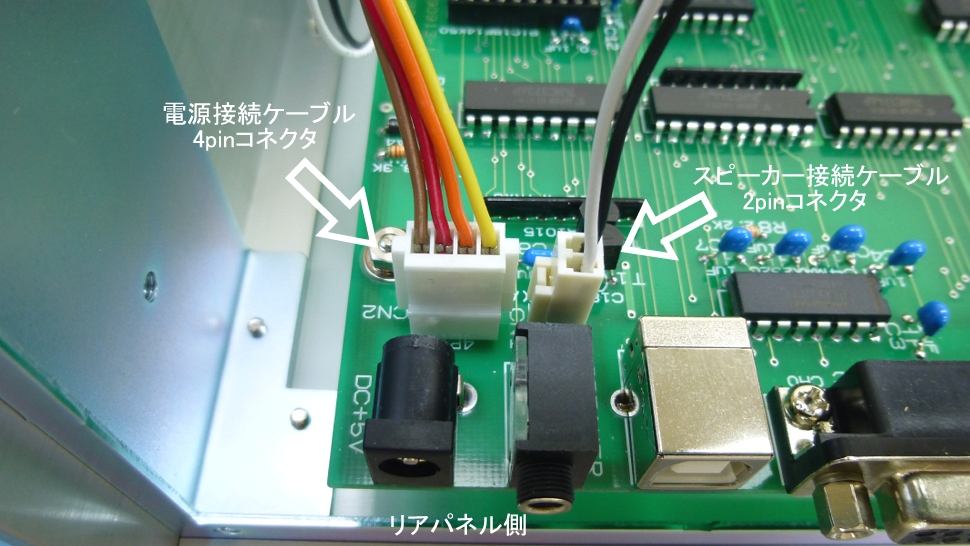

写真を参考にして「電源接続ケーブル」と「スピーカー接続ケーブル」を接続するマイコンメイン基板側のコネクタを確認してください。
４pinコネクタや２pinコネクタは、マイコンメイン基板中央にもインターフェース用として実装されていますので間違えないようご注意願います。
４pinコネクタや２pinコネクタを間違えて接続して電源を投入すると回路が破壊されますので十分ご注意いただき、事前に何度も確認いただくようお願いいたします。

写真を参考にして「電源接続ケーブル」と「スピーカー接続ケーブル」をマイコンメイン基板に接続します。
「電源接続ケーブル」もコネクタ両端での方向性はありません。両端で同じように使用できます。
「電源接続ケーブル」も無理なく差し込める方向がありますので逆向きに無理やり力任せに押し込まないようご注意ください。無理やり力任せに押し込むとコネクタが壊れます。
マイコンメイン基板中央のインターフェースコネクタにも電源ケーブルが誤挿入できてしまいますので接続を間違えないようにご注意願います。
白黒のケーブルがつながった「スピーカー接続ケーブル」コネクタも無理なく差し込める方向がありますので逆向きに無理やり力任せに押し込まないようご注意ください。
「スピーカー接続ケーブル」コネクタを逆向きに無理やり力任せに押し込むとコネクタが壊れます。ご注意願います。

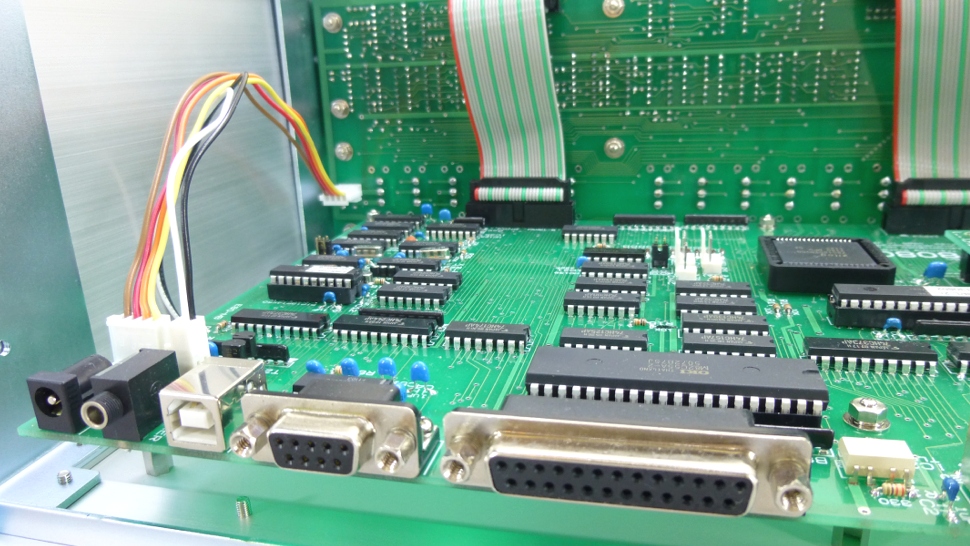

マイコンメイン基板のコネクタに正しくケーブルを接続すると上の写真のようになります。
白黒のスピーカー接続ケーブルは、底板に固定したスピーカーにつながっています。

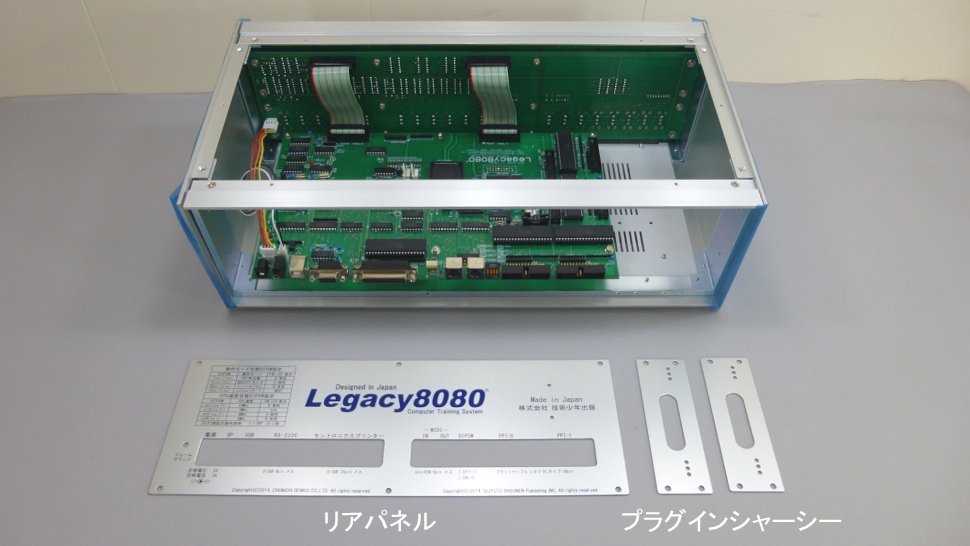

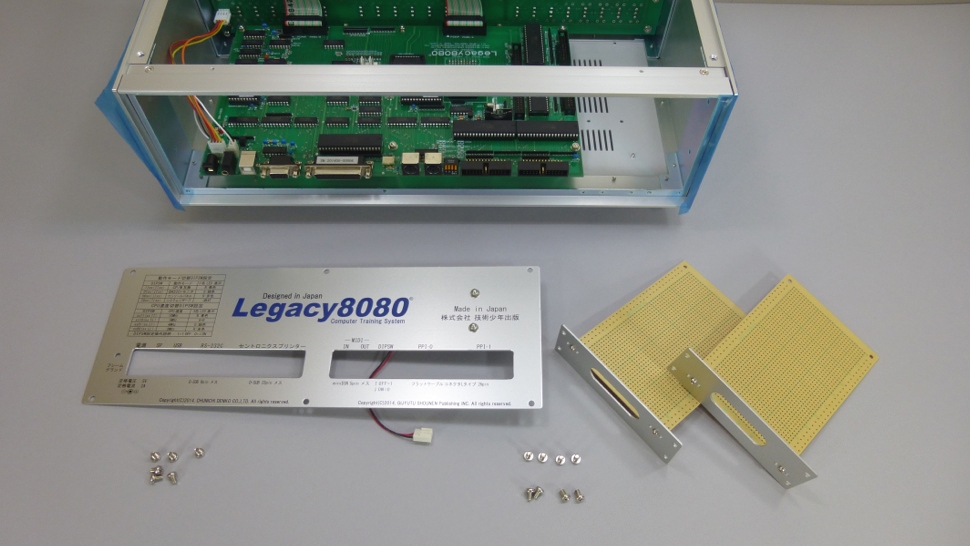

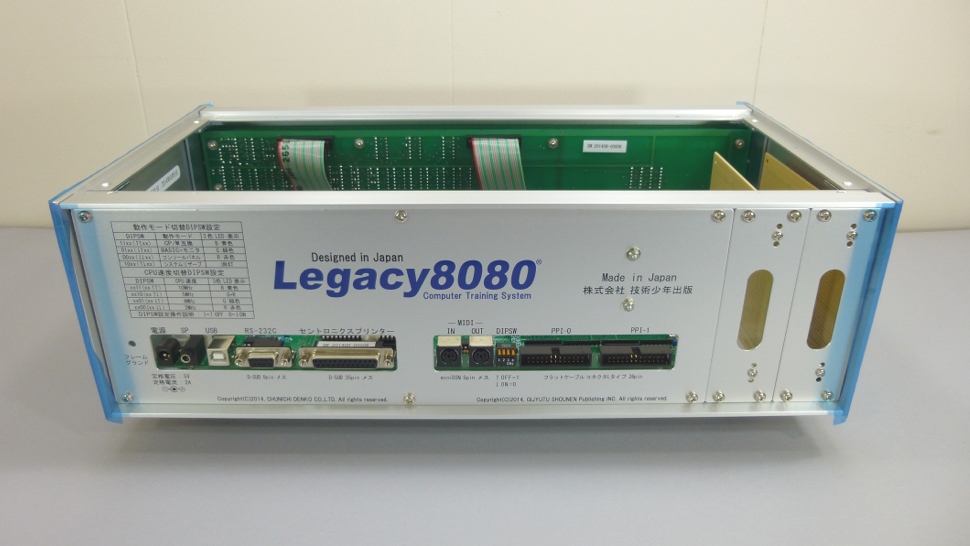

Legacy8080のリアパネル部分は「リアパネル」と「プラグインシャーシー」で構成されます。
「リアパネル」の内側にはC-MOS RAMのバッテリーバックアック用電池ボックスをネジ留めできます。
「プラグインシャーシー」の内側には実験用ユバーサル基板や各種インターフェース基板を取付けできます。

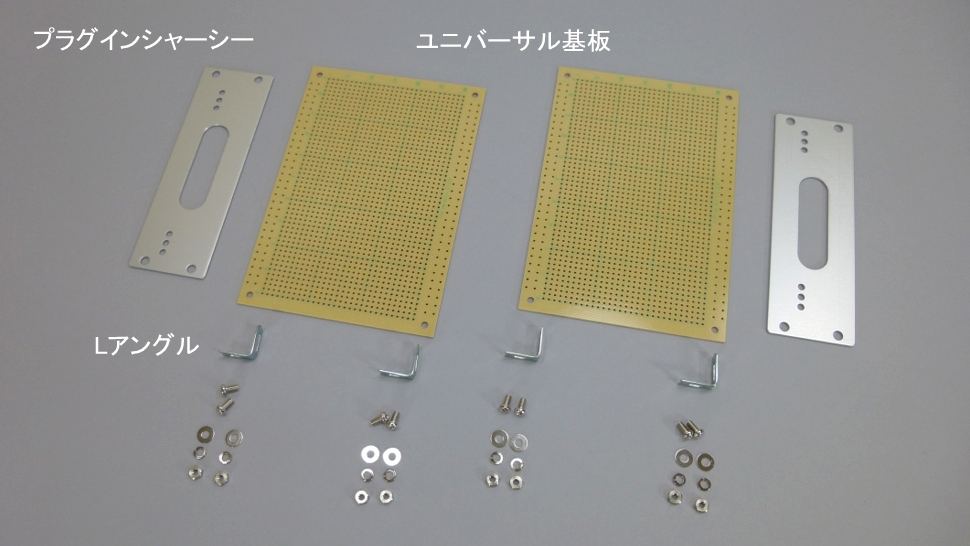

プラグインシャーシーにユニバーサル基板を「Lアングル」を利用して固定します。「Lアングル」はラジオ製作がブームだった昭和中期の懐かしい部品です。
このユニバーサル基板はセミキットと完成品に付属しているものです。プラグインシャーシーの組立てには太さ３mm長さ６mmの鍋ネジを使用します。
色々なユニバーサル基板が取付けられるようにプラグインシャーシーには三段階のネジ留め穴が開いています。付属のユニバーサル基板は真ん中のネジ穴に取付けます。
付属のユニバーサル基板の仕様は、秋月電子通商扱いの［AE-5］大きさ138mmｘ95mm　片面紙エポキシユニバーサル基板です。ネジ穴間隔は90mmです。

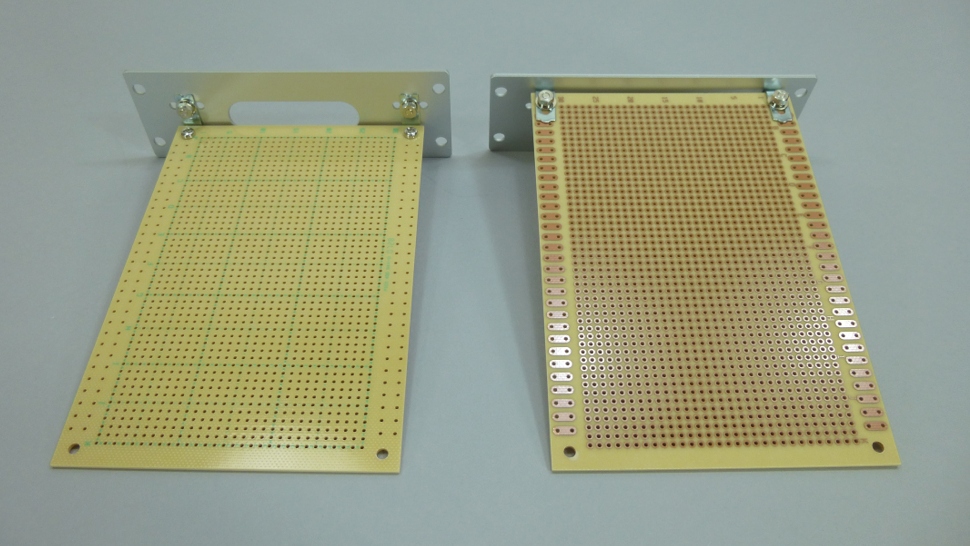

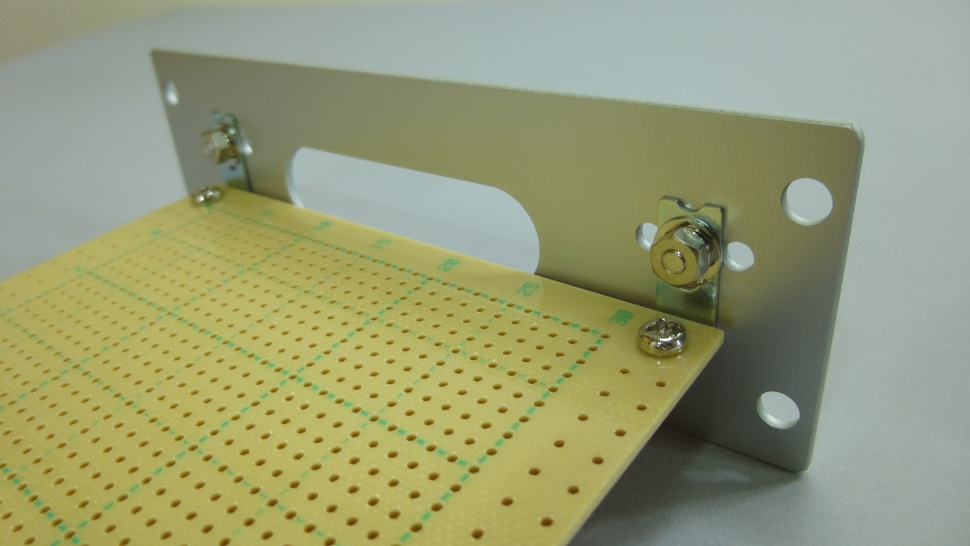

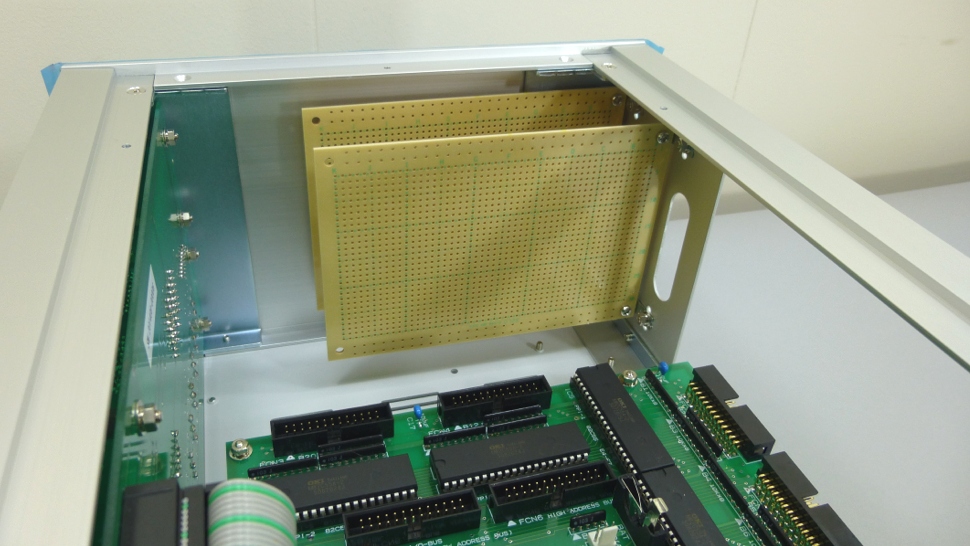

プラグインシャーシーにユニバーサル基板を「Lアングル」を利用して固定したところです。付属のユニバーサル基板は真ん中のネジ穴に取付けます。
プラグインシャーシーの窓はユニバーサル基板上の設けた実験回路やインターフェース回路からの接続ケーブルなどを取り出すために開いています。
付属のユニバーサル基板の仕様は、秋月電子通商扱いの［AE-5］大きさ138mmｘ95mm　片面紙エポキシユニバーサル基板です。ネジ穴間隔は90mmです。

プラグインシャーシーにユニバーサル基板を「Lアングル」を利用して固定したところです。
写真の例ではセミキット付属のユニバーサル基板と取付けていますが、各種インターフェース基板なども取付け可能です。
付属のユニバーサル基板は、秋月電子通商扱いの［AE-5］大きさ138mmｘ95mm　片面紙エポキシユニバーサル基板です。ネジ穴間隔は90mmです。
プラグインシャーシーには大きさの異なる基板を取付けられるよう複数の固定用ネジ穴が開いています。

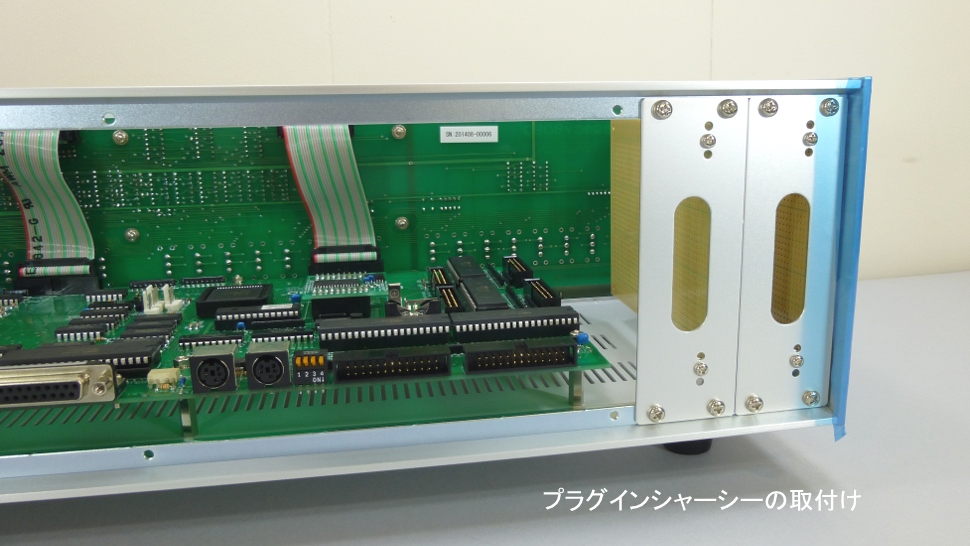

完成したプラグインシャーシー部分はケースのリアパネル部分に太さ４mm長さ６mmの鍋ネジで取付けます。

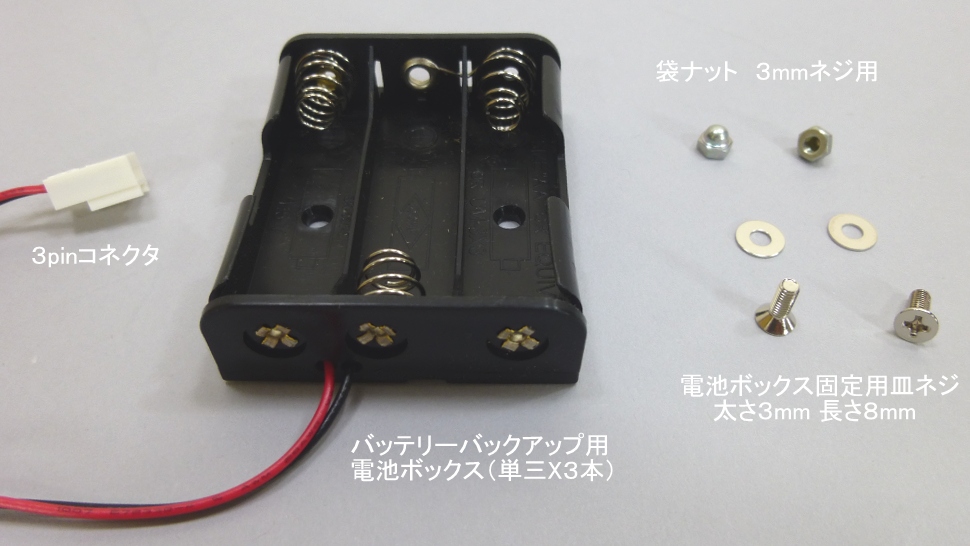

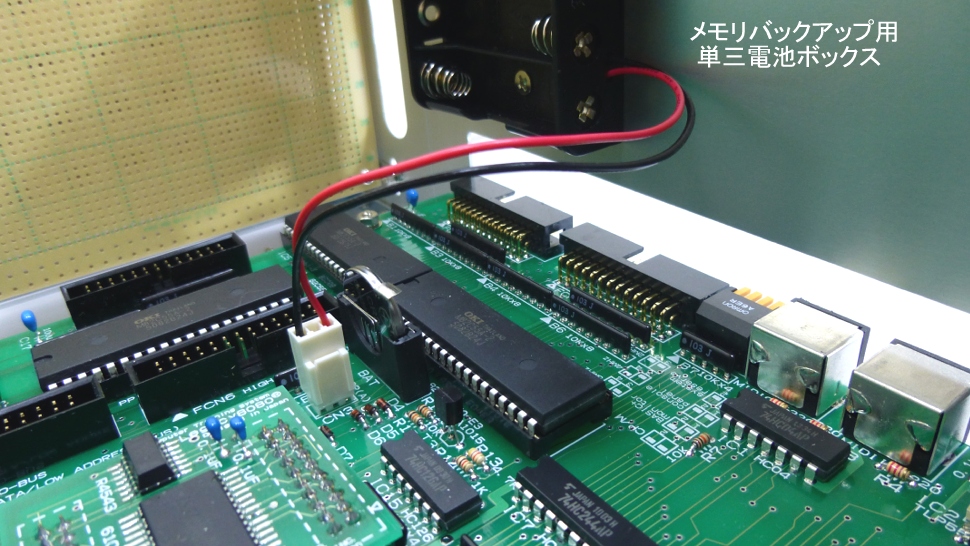

「リアパネル」の内側にC-MOS RAMのバッテリーバックアック用電池ボックスをネジ留めします。
ケース内側から皿ネジで固定しますのでケース外側にネジの先端が飛び出します。ネジの先端でけがをしないようにケース外側では「袋ナット」を使用して固定します。

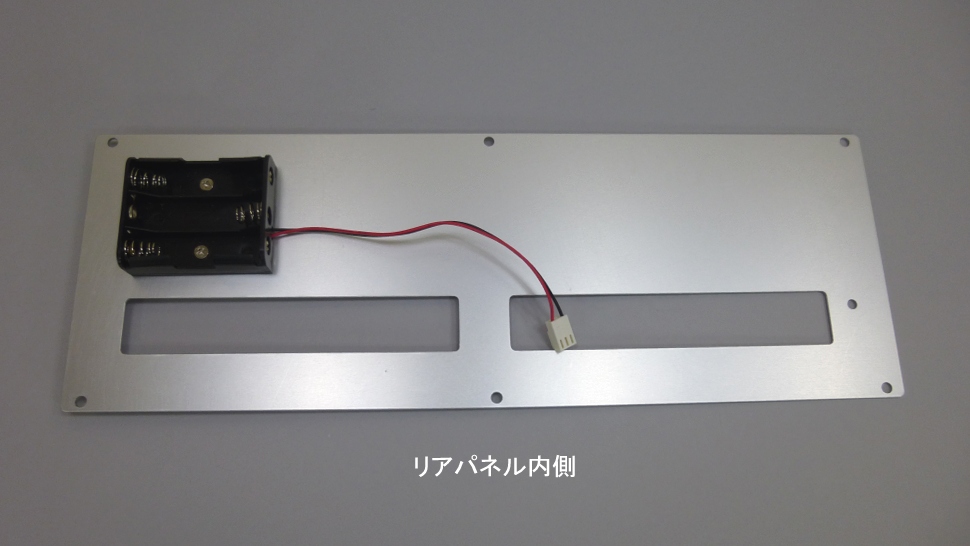

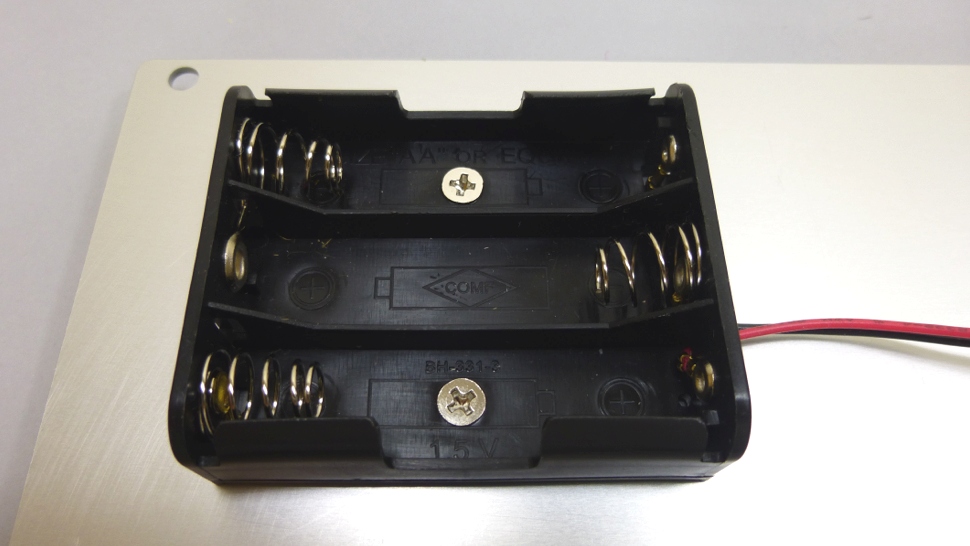

「リアパネル」の内側にC-MOS RAMのバッテリーバックアック用電池ボックスをネジ留めしたところです。
リアパネルに取付ける電池ボックスのリード線の方向を写真と同じ方向にしてください。

「リアパネル」の内側にC-MOS RAMのバッテリーバックアック用電池ボックスをネジ留めしたところです。
取付けネジの頭が電池とぶつからないように皿ネジを使用して固定します。

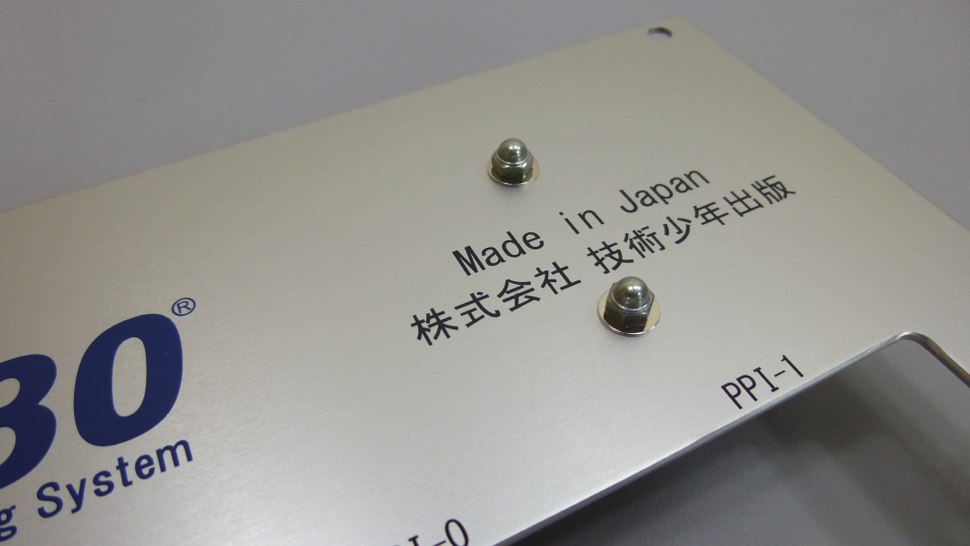

「リアパネル」の内側にC-MOS RAMのバッテリーバックアック用電池ボックスをネジ留めした箇所をリアパネルの外側から見たところです。
固定ネジの先端でけがをしないよう袋ナットで固定します。

ケースにリアパネルとプラグインシャーシーを取付ける準備が出来たところです。
リアパネルとプラグインシャーシーは太さ４mm長さ６mmの鍋ネジでケースに固定します。

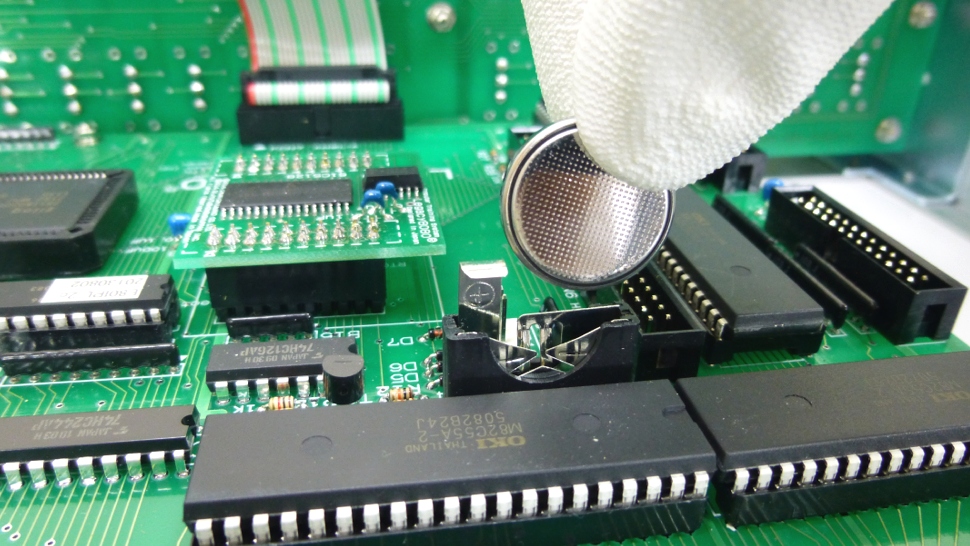

リアパネル取付け前にリアルタイムカレンダークロック用のバックアップ電池（ボタン電池）を取付けます。ボタン電池はセミキットと完成品に付属しています。
リアパネル取付け前の方がボタン電池の取付け位置を目視し易いのでここで取付けることをお勧めします。
ボタン電池の表裏を間違えるとボタン電池ホルダーにボタン電池が入らないようになっていますが、逆向きで無理に押し込まないように注意願います。
写真では弊社の作業中の模様なので電子機器組立て用の手袋をして作業していますが、通常は綺麗に手洗いした手で組立てれば手袋の必要はありません。
一度ボタン電池を取付けて慣れれば組立て後のメンテナンスでボタン電池を交換する場合はリアパネルを取付けたままでもボタン電池の交換を行うことができます。
電源を切ったときにリアルタイムカレンダークロックの内容が消える場合はこのボタン電池を交換してください。ボタン電池の仕様は「CR2032」3Vタイプです。
完成品も輸送途中でボタン電池が外れることと電池の消耗を防止するためにボタン電池を取付けないで出荷しています。
完成品を購入されたユーザーもお手数ですが上の写真を参考にご自身でボタン電池の取付けをお願いいたします。

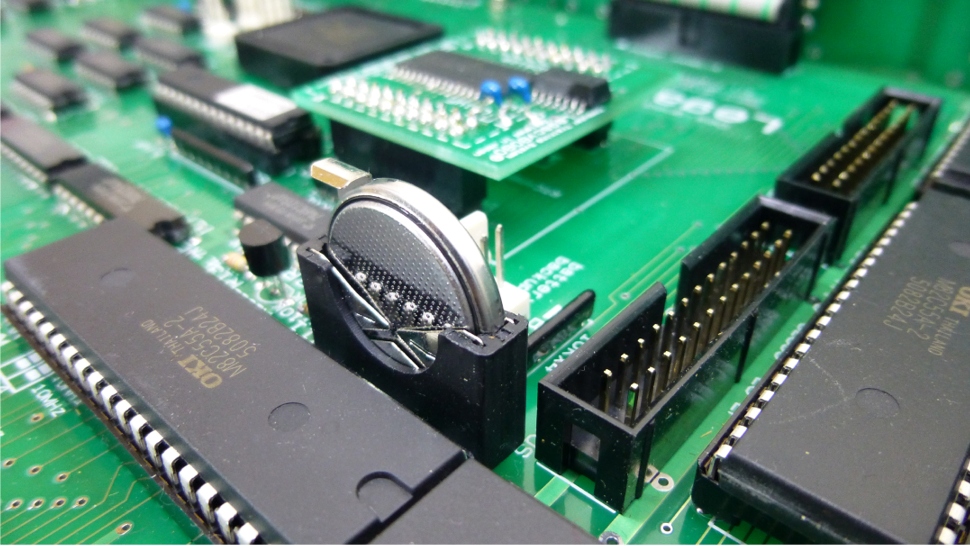

リアルタイムカレンダークロック用のバックアップ電池（ボタン電池）を取付けたところです。
ボタン電池の表裏を間違えるとボタン電池ホルダーにボタン電池が入らないようになっていますが、逆向きで無理に押し込まないように注意願います。
完成品も輸送途中でボタン電池が外れることと電池の消耗を防止するためにボタン電池を取付けないで出荷しています。
完成品を購入されたユーザーも上の写真を参考にご自身でボタン電池の取付けをお願いいたします。

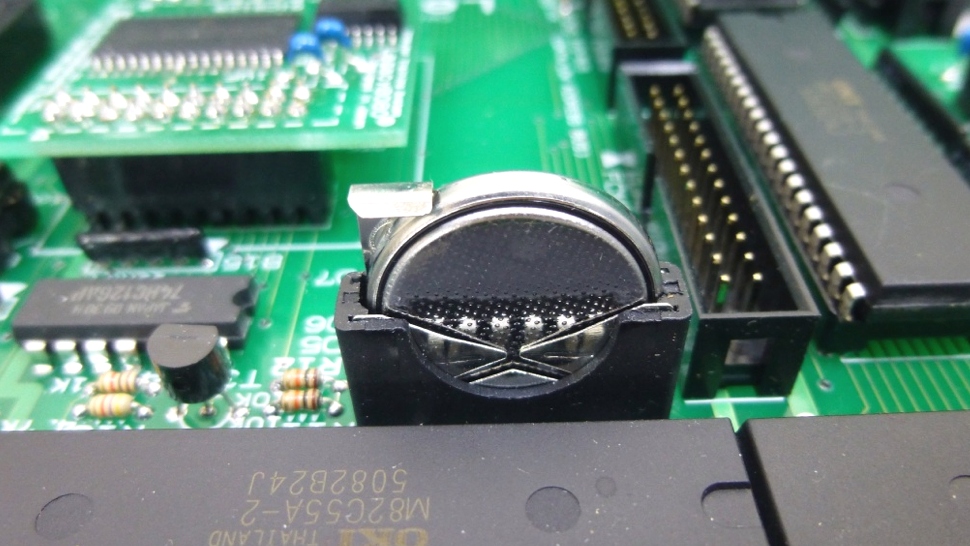

リアルタイムカレンダークロック用のバックアップ電池（ボタン電池）を取付けたところです。
ボタン電池の表裏を間違えるとボタン電池ホルダーにボタン電池が入らないようになっていますが、逆向きで無理に押し込まないように注意願います。
完成品も輸送途中でボタン電池が外れることと電池の消耗を防止するためにボタン電池を取付けないで出荷しています。
完成品を購入されたユーザーも上の写真を参考にご自身でボタン電池の取付けをお願いいたします。

リアパネル取付け前にZ8S180 CPUを20MHzで駆動するためのセラミック発振子を３端子コネクタに取付けます。セラミック発振子はセミキットと完成品に付属しています。
リアパネル取付け前の方がセラミック発振子の取付け位置を目視し易いのでここで取付けることをお勧めします。

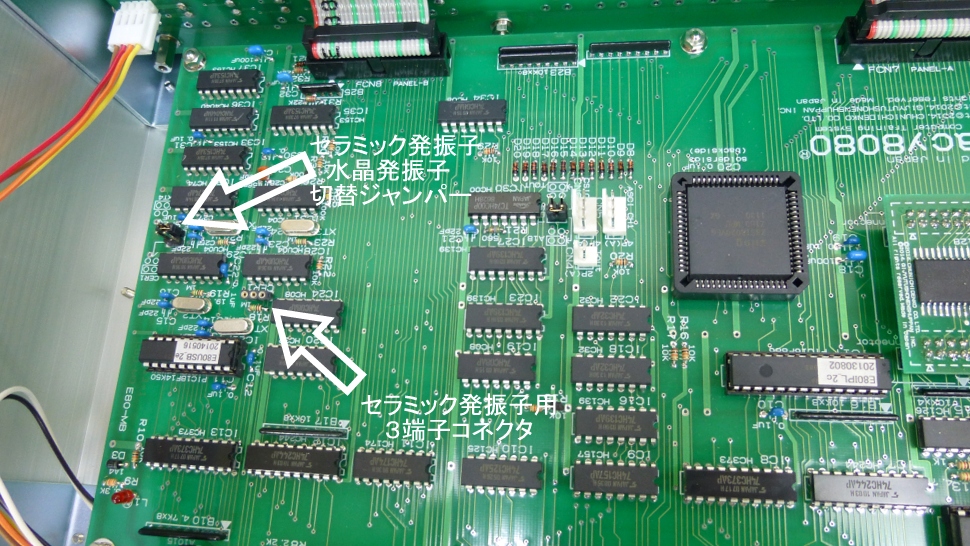

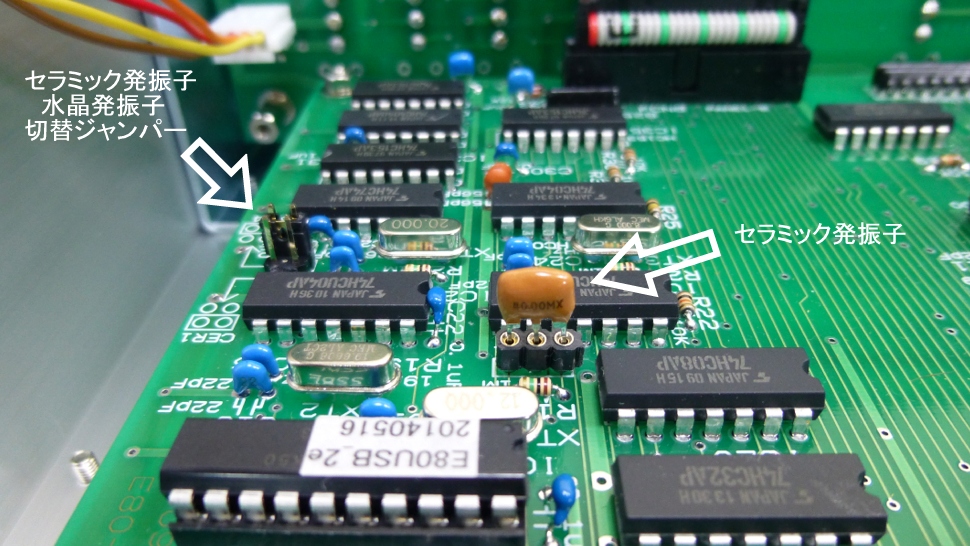

写真の矢印の先にあるのがセラミック発振子取付け用の３端子コネクタです。３端子のセラミック発振子を取付けるときに方向性はありません。
この付属のセラミック発振子は、実装されているZ8S180 CPUを定格最大速度の２０MHzで駆動するためのセラミック発振子です。
Z8S180 CPUは動作クロックの２倍の周波数を外部から与える必要がありますのでこのセラミック発振子で２０MHzの２倍になる４０MHzの周波数を発振させます。
付属の３端子のセラミック発振子には「４０．００MX」の刻印があり４０MHz用のセラミック発振子であることが解ります。
Z8S180 CPUを特定の動作周波数で動作させたいときは、動作周波数の２倍の発信周波数を持った３端子のセラミック発振子を取付けることで可能になります。
水晶発振子とセラミック発振子の切り替えは写真の矢印の先にある切り替え「ジャンパー」（ショートピン）で行います。
Legacy8080の出荷時の切り替え「ジャンパー」（ショートピン）はデフォルトで水晶発振子を選択しています。出荷時はセラミック発振子が実装されていません。
切り替え「ジャンパー」で水晶発振子を選択した場合はリアパネルにあるDIPスイッチでCPU速度の切り替えができます。
「ジャンパー」でセラミック発振子を選択した場合はリアパネルにあるDIPスイッチでCPU速度の切り替えは無効になりセラミック発振子の周波数がCPUに供給されます。
リアパネルのDIPスイッチの選択によるCPU速度は２MHz、４MHz、５MHz、１０MHzですが、付属のセラミック発振子は、Legacy8080システムとして動作保障外の２０MHzでCPUを動かすためのオプションです。２０MHzは実装されているZ8S180 CPUの定格最大速度ですが、２０MHz動作は周辺LSIの82C55A-2の定格を超える動作速度なのでLegacy8080のシステムとしての動作保障は最大１０MHzまでとなっています。
現状では２０MHz動作でも特に不具合は発生していませんが２０MHz動作は動作保障外の実験用のCPU速度とご理解願います。
CPUを２０MHzで動作させても通常の室温で使用中であればCPUの発熱の心配はありません。Legacy8080の基板やICはほとんど発熱しません。
Legacy8080完成品でも輸送途中にセラミック発振子が外れることを防止するためにセラミック発振子を取付けないで出荷しています。
完成品を購入されたユーザーも上の写真を参考にご自身でセラミック発振子の取付けをお願いいたします。

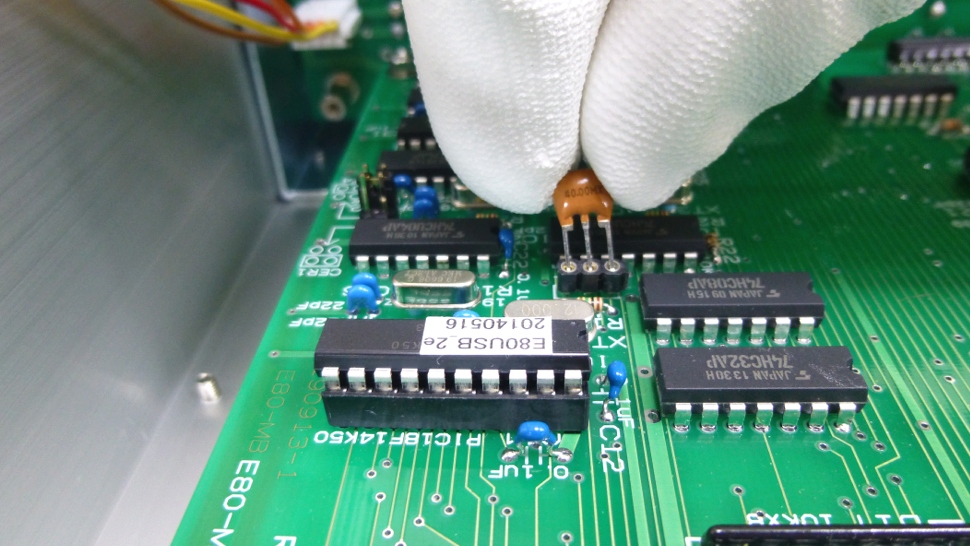

３端子のセラミック発振子を３端子コネクタに差し込んでいるところです。３端子のセラミック発振子には「４０．００MX」の刻印があります。
写真では弊社の作業中の模様なので電子機器組立て用の手袋をして作業していますが、通常は綺麗に手洗いした手で組立てれば手袋の必要はありません。
３端子のセラミック発振子を取付けるときに方向性はありません。表裏どちらでも取付け可能です。３端子コネクタに差し込んでください。
一度セラミック発振子を取付けて慣れれば組立て後のメンテナンスでセラミック発振子を取外したり、取付けたりする場合にリアパネルを取付けたままでもセラミック発振子の交換を行うことができます。
CPUの最高動作周波数「２０MHz」を変更しない場合はセラミック発振子の交換メンテナンスの必要性はありません。取付けたままで使用できます。
Legacy8080完成品でも輸送途中にセラミック発振子が外れることを防止するためにセラミック発振子を取付けないで出荷しています。
完成品を購入されたユーザーも上の写真を参考にご自身でセラミック発振子の取付けをお願いいたします。

セラミック発振子を３端子コネクタに差し込んだところです。
セラミック発振子を差し込んでも自動的に水晶発振子からセラミック発振子に切り替わることはありません。
水晶発振子とセラミック発振子の切り替えは写真の矢印の先にある「ジャンパー」（ショートピン）で行います。Legacy8080の出荷時はデフォルトで水晶発振子を選択しています。
「ジャンパー」で水晶発振子を選択した場合はリアパネルにあるDIPスイッチでCPU速度の切り替えができます。
「ジャンパー」でセラミック発振子を選択した場合はリアパネルにあるDIPスイッチでCPU速度の切り替えは無効になりセラミック発振子の周波数がCPUに供給されます。

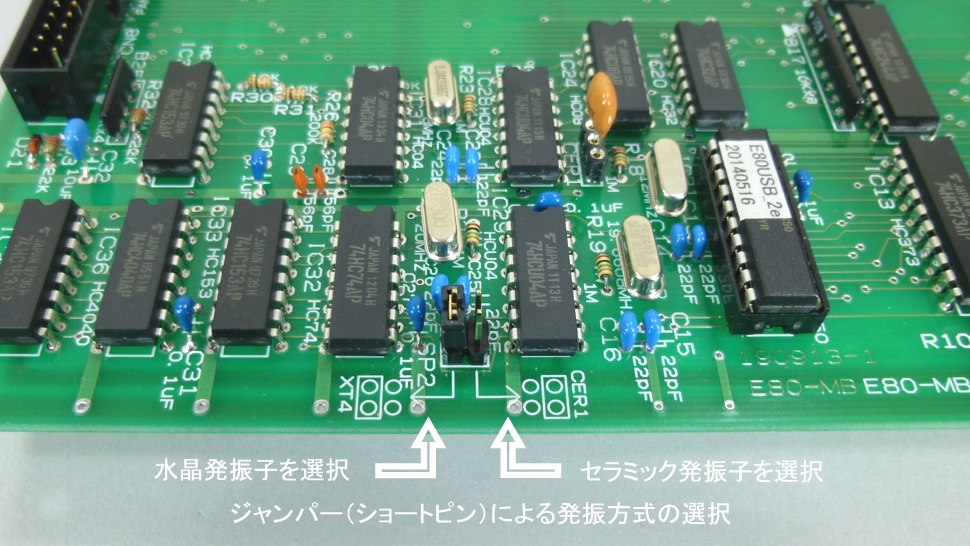

水晶発振子とセラミック発振子の切り替えは写真の矢印の先にある切り替え「ジャンパー」（ショートピン）で行います。
Legacy8080の出荷時の切り替え「ジャンパー」（ショートピン）はデフォルトで水晶発振子を選択しています。（上写真）
切り替え「ジャンパー」で水晶発振子を選択した場合はリアパネルにあるDIPスイッチでCPU速度の切り替えができます。
DIPスイッチで選択できるCPU速度は２MHz、４MHz、５MHz、１０MHzです。選択したCPU速度はフロントパネルの３色LEDで表示されます。
「ジャンパー」でセラミック発振子を選択した場合はリアパネルにあるDIPスイッチでCPU速度の切り替えは無効になりセラミック発振子の周波数がCPUに供給されます。
セラミック発振子を選択した場合はDIPスイッチで選択したCPU速度やフロントパネルの３色LEDの表示とは関係なくセラミック発振子の周波数でCPUが動作します。

Legacy8080のリアパネル取付け枠にプラグインシャーシーを取付けます。リアパネル取付け枠の後ろから見て右側に太さ4mm長さ6mmの鍋ネジで取付けます。
「リアパネル取付け枠」が左右逆に組立てられているとプラグインシャーシーを右側に取付けできませんのでご注意願います。
「リアパネル取付け枠」が左右逆に組立てられていた場合は上面の飾り枠を外してケースのリア部分を組立て直してください。

Legacy8080のリアパネル取付け枠にプラグインシャーシーを取付けたところです。セミキット付属のユニバーサル基板をプラグインシャーシーに取付けています。
マイコンメイン基板のPPI用コネクタやI/O拡張バスコネクタ、アドレス拡張バスコネクタがそばにありますのでプラグインシャーシーに取付けたインターフェース基板と最短距離で接続できます。色々なアイディアでプラグインシャーシーとインターフェース基板を活用してください。

Legacy8080の「リアパネル取付け枠」にリアパネルを取付けます。リアパネル取付け枠の後ろから見て左側に太さ4mm長さ6mmの鍋ネジで取付けます。
リアパネルにはDIPスイッチによるモード設定方法やCPU速度設定方法の一覧が印刷されていて説明書を開かなくて設定変更できるようになっています。

リアパネルの内側に取付けたメモリバックアップ用単三電池ボックスからのリード線をマイコンメイン基板の３Pコネクタに接続します。
自己放電が少ないSANYOのエネループ電池などを利用した場合は、約６ヶ月間メインメモリの内容をバックアップできます。
このメモリバックアップ電池によりメインメモリを事実上不揮発性メモリとして利用できます。
CP/M互換OSモードやBASICモードで使用する場合はメモリバックアップ用電池無しで通常使用できます。
CP/M互換OSモードやBASICモードで通常使用するときはメモリバックアップ用電池無しで使用することをお勧めします。
メモリバックアップ用電池を接続していると当たり前ですが512Kbyteの全メモリエリアの内容が電源を切っても保存されて消えません。一旦メモリに書き込まれたプログラムやデータは上書きするまで消えません。次回に電源を入れて起動したときも前回の設定データやプログラムが初期値として有効になりますのでプログラムの初期起動時にはイニシャライズ処理を厳重に行わないと前回の初期値が有効になったり、前回のプログラムが稼動して意図しない動作を行う場合がありますので注意が必要です。
フロントパネルモードでフロントパネルからマシン語プログラムを入力する場合は、メモリバックアップ用電池が在ると入力したプログラムが電源を切っても保存されます。
フロントパネルモードで小さいプログラムを手動で入力する場合はメモリバックアップ用電池があると電源を切っても手動で入力したプログラムが消えないので便利です。
メモリバックアップ用単三電池３本を取付けるとメインメモリが事実上不揮発性メモリになりLegacy8080をスタンドアローンで動かすこともできます。
自作のマシン語プログラムを格納した場合はメモリバックアップを行うことで、コンソールモードで起動する専用機としてLegacy8080を動かすこともできます。
メモリバックアップ電池によりメインメモリを事実上不揮発性メモリとして利用する面白いアプリケーションを作成してみてください。

ラックマウントブラケットと天板取付け前まで出来上がったLegacy8080のケース。

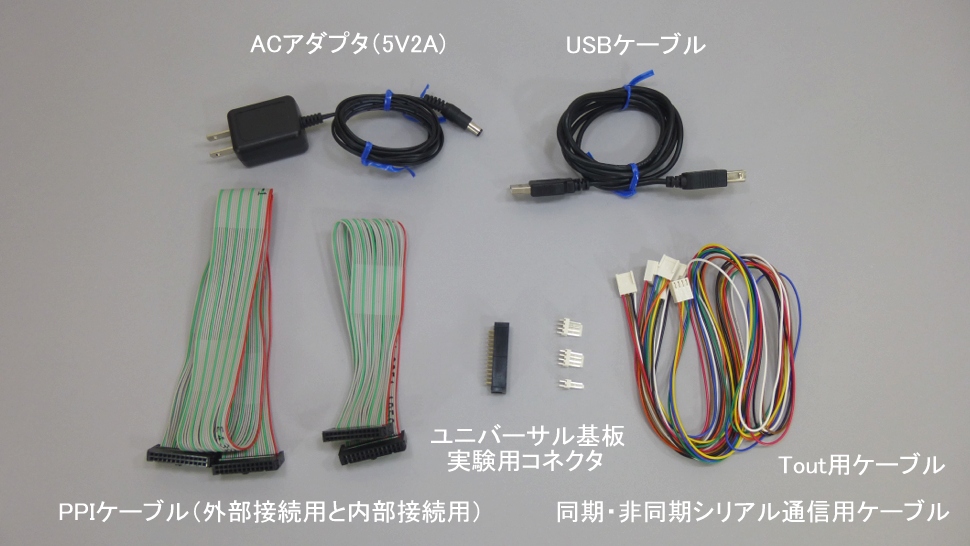

Legacy8080には写真に示すACアダプタやケーブル類が付属しています。Legacy8080への電源供給には付属のACアダプタから５V２Aの電源を供給します。
電源供給には付属のACアダプタか同じ仕様のスイッチング方式の５V電源を使用願います。「火入れ式」にも付属のACアダプタを使用します。
電圧が調整できる「定電圧電源装置」は電源投入時に設定電圧より高い電圧が瞬間的に出力されて接続している電子回路を破壊する場合がありますので使用しないでください。
その他の付属品はコンソールPCと接続するためのUSBケーブル１本、汎用パラレルインターフェースであるPPIとプラグインシャーシによりケース内に実装したインターフェースボードと接続する２６ピンのフラットケーブル１本と、PPIとケース外部のインターフェースボードと接続するための長めの２６ピンのフラットケーブル１本、Z8S180の同期・非同期シリアルインターフェースと外部インターフェースボードと接続するための４ピンケーブル２本、タイマー出力Toutと外部インターフェースボードと接続するための２ピンケーブル１本が付属します。これらのケーブルとユニバーサル基板などを接続するための相手側コネクタとして２６ピン１個、４ピン２個、２ピン１個も付属します。

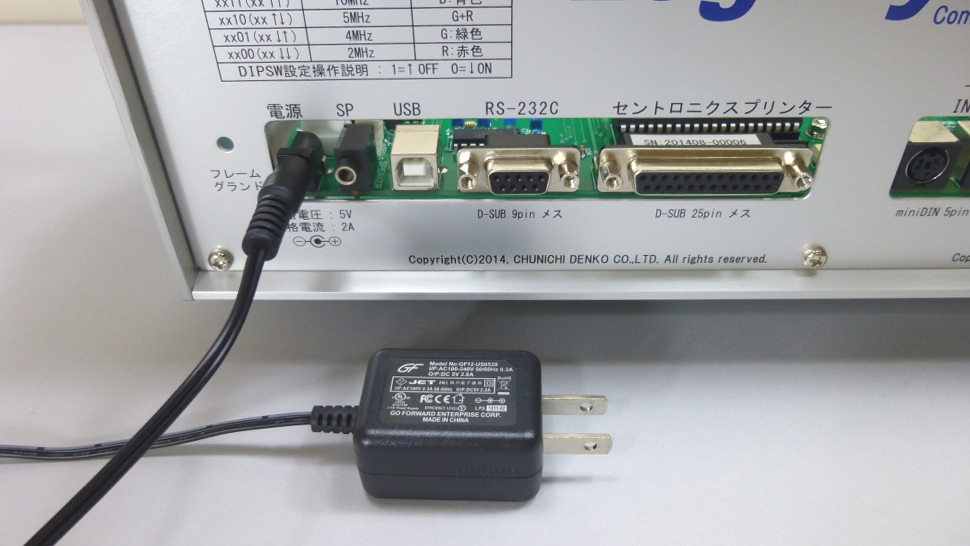

Legacy8080のフロントパネルの一番右側にある電源スイッチをOFFにしてからACアダプタをリアパネルの電源アダプタ端子に取付けます。

Legacy8080をBASICモードやCP/Mモードで起動すると自動的にIPLが書き込まれてIPLが動作します。
初めて電源を入れる「火入れ式」ではIPL起動ではなくコンソールパネルからプログラムを書き込む「コンソールモード」で起動させてフリーラン状態にします。

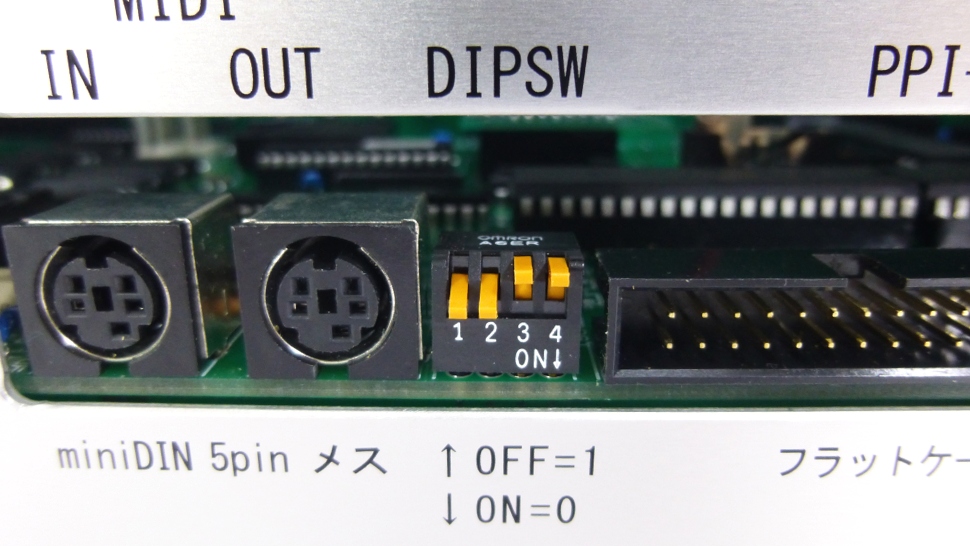

コンソールパネルモードで起動するようにリアパネルのDIPスイッチを写真のように「００１１」に設定します。
「００１１」は、「コンソールパネルモードで起動」＋「CPU速度１０MHz」の設定です。
「火入れ式」ではメインメモリのバッテリーバックアップは不要ですので単三電池はセットしません。
リアルタイムカレンダークロックのバックアップ電池（ボタン電池）は付けたままで作業を行ってください。（ボタン電池無しでも作業できます）
Legacy8080のコンソールパネル右側の電源スイッチがOFFになっていることを確認してからACアダプタを家庭用コンセントに接続します。

「火入れ式」
【 電源ON 】
そして、いよいよ期待と緊張の「火入れ式」です。コンソールパネル右側の電源スイッチをONにします。
コンソールパネルの右端の「POWER」LEDやその他のLEDが点灯したはずです。もしLEDがどれも点灯しない場合は配線間違いがありますので急いで電源スイッチを切って、メイン基板とフロントパネル基板をつなぐ電源ケーブルとフラットケーブルの接続を確認してください。特に電源ケーブルの接続を確認してください。
コンソールパネルの「POWER」LEDやその他のLEDが点灯した場合は以下に進んでください。
ここで基板上から焦げる匂いや発煙、強い発熱が発生していないか慎重に確認してください。
Legacy8080のIC類で発熱するものはありません。PICが人肌程度に発熱するだけです。IC類を指で触って人肌以上の発熱を感じた場合は急いで電源を切ってください。
Legacy8080のACアダプタの仕様は５V２Aですので最悪ショートしても配線などが真っ赤に赤熱して燃え上がるほどのパワーはありませんので落ち着いて対処してください。

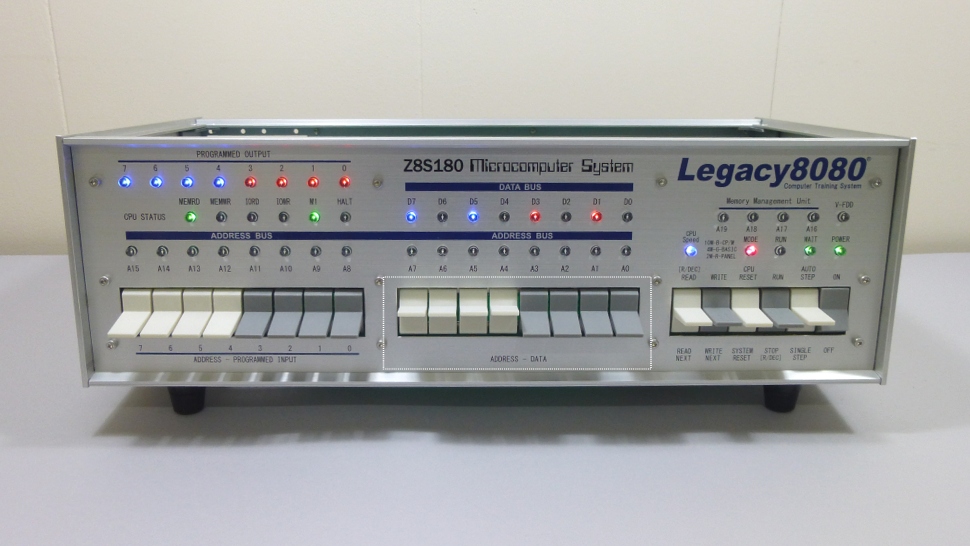

電気的な異常が無ければ電源投入により自動的にCPUにパワーオンリセットが掛かり写真のようなフリーランを開始します。
「フリーラン」とはCPUの暴走状態のことです。暴走状態と言ってもCPUの破壊や基板上の部品に不具合が発生することはありません。
電源投入により偶発的にメモリにセットされたランダムなビットパターンをCPUが命令やデータと解釈してフリーランします。
コンソールパネルモードではブートプログラムもBIOSもありませんので、ここではDOS/V機のような「ピィ！」音は出ません。

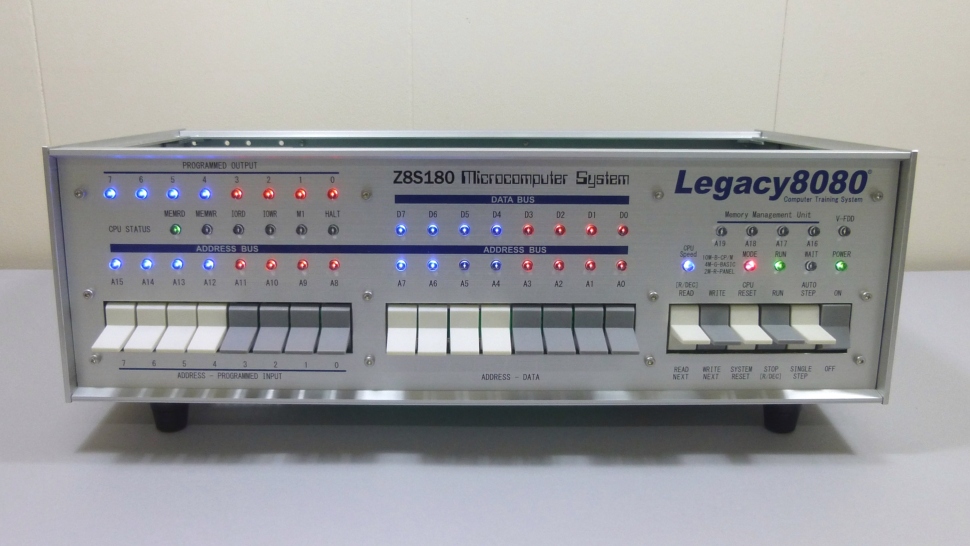

基板間の接続に間違いが無ければ写真のようにコンソールパネルのLEDが綺麗に点灯します。
１０MHzで動作しているのでLEDの点滅は通常見えませんが、稀にアドレスバスの上位ビットのLEDが高速点滅しているのが見えることもあります。
アドレスバス表示とデータバス表示のLEDで明るく点灯しているLEDと暗めに点灯しているLEDが在るのはLEDが高速でパルス点滅すると暗く見えるからです。
フリーラン状態ですので極めて稀に偶発的にメモリにセットされた「HALT」命令をCPUが実行してCPUがHALT（停止）する場合があります。
CPUがHALT（停止）したかどうかは「CPU STATUS」の「HALT」LEDが点灯することで知ることができます。HALT（停止）命令は機械語で76Hです。
CPUがHALT（停止）した場合はRESET操作、もしくは、電源の再投入を行ってHALT状態を解除してください。
基板上から焦げる匂いや発煙、強い発熱が発生していなければとりあえず正常です。コンソールパネルの動作テストに進みます。
【 電源OFF操作 】　（コンソールパネルモード時の電源OFF）
電源OFFには特別の操作は必要ありません。動作中に電源をOFFにしても障害が発生することはありません。いつでも自由に電源スイィッチでOFFできます。
メインメモリをバッテリーバックアップしている時は電源をOFFしてもメモリ上のプログラムとデータは保持されます。
メインメモリをバッテリーバックアップしていない時に電源をOFFにした場合はメモリ上のプログラムとデータは消えます。

【STOPスイッチ操作テスト】
コンソールパネルから操作しますのでコンソールパネルモードで起動するようにリアパネルのDIPスイッチを「PANEL」モードにセットします。
電源投入により自動的にCPUにパワーオンリセットが掛かりフリーラン状態になった状態からテストを始めます。
MODE表示を行う３色LEDが「PANEL」モードを示す赤色に点灯していることを確認してください。
コンソールパネル右側の「RUN/STOP」スイッチを下側（STOP側）に押してSTOPさせます。緑のRUN LEDが消灯して、緑のWAIT LEDが点灯してSTOPします。
アドレスバス表示とデータバス表示のLEDは点灯したLEDと消灯したLEDに分かれCPUが停止したことが分かります。

【RUNスイッチ操作テスト】
次にコンソールパネル右側の「RUN/STOP」スイッチを上側（RUN側）に押し上げてRUNさせます。緑の「WAIT」LEDが消灯して、緑の「RUN」LEDが点灯します。
アドレスバス表示とデータバス表示のLEDで明るく点灯しているLEDと暗めに点灯しているLEDに分かれてLEDが高速でパルス点滅しているRUN状態であることが分かります。アドレスバスの上位ビットのLEDが高速点滅しているのが見えることもあります。
「RUN/STOP」スイッチの上下操作を繰り返してRUN状態とSTOP状態の動作テストを行ってみてください。

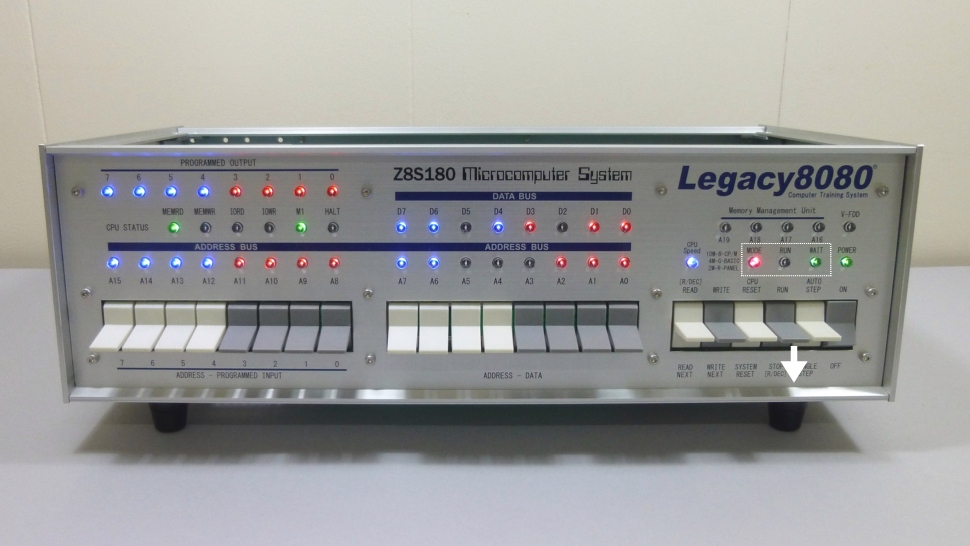

【SINGLE STEPスイッチ操作テスト】
「SINGLE STEP」スイッチはCPUをSTOPにした状態で有効に操作できます。
「SINGLE STEP」とはスイッチ操作によりCPUの命令実行状態を１ステップづつ行う操作です。
アドレスバスとデータバス、そしてCPUステイタスのLED表示によりCPUの動作状況を１ステップづつ目視できる機能です。
通常は２MHzから２０MHzという高速で実行されているマシン語の実行状況を１ステップづつ手動で実行して確認できるのでCPUの動作状態の理解や、マシン語のデバックに大変便利です。
「SINGLE STEP」スイッチテストの前にコンソールパネル右側の「RUN/STOP」スイッチをSTOP側（下側）に押してCPUをSTOPさせます。

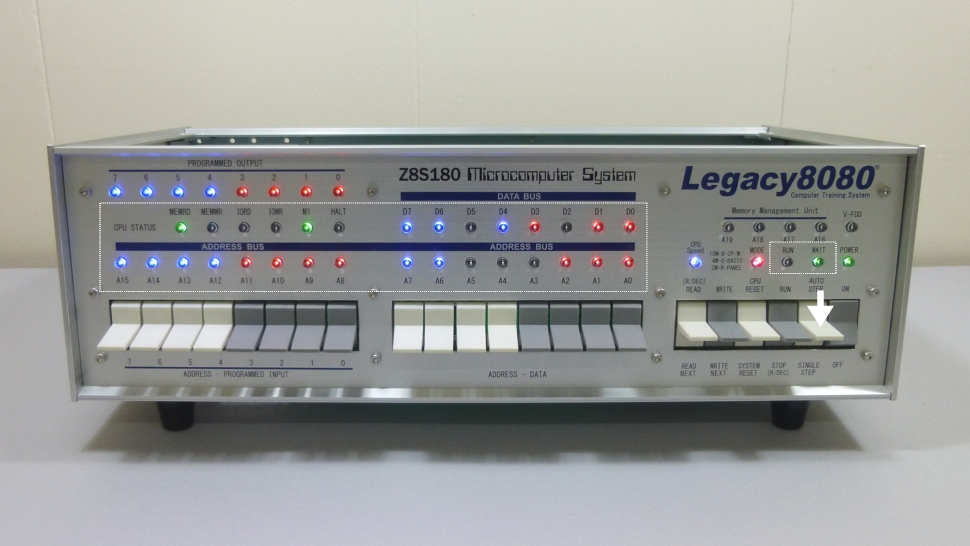

次にコンソールパネル右側の「AUTO STEP/SINGLE STEP」スイッチをSINGLE STEP側（下側）に押します。跳ね返りスイッチですので連続してカチカチと下に押します。
「AUTO STEP/SINGLE STEP」スイッチをSINGLE STEP側（下側）に押すごとにアドレスバスのLED表示が２進法でインクリメントして１づつ増えるか、何らかの命令を実行しアドレスジャンプして新しいアドレスが表示されます。
この時のデータバス表示は読み出したメモリ内容によりランダムパターンのような点滅をします。「CPU STATUS」のLEDもCPUの動作状況を表示します。
「AUTO STEP/SINGLE STEP」スイッチを下側にカチカチと押さない場合はCPUが停止した状態を保ちます。
「AUTO STEP/SINGLE STEP」スイッチはストップスイッチでCPUが停止している時だけ有効です。CPUが動作中は無効です。

【AUTO STEPスイッチ操作テスト】

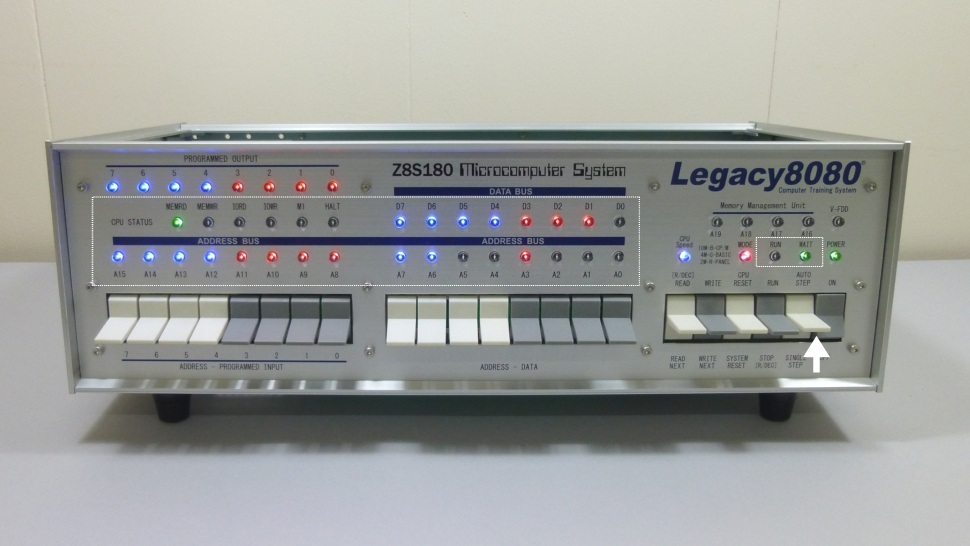

次にCPUが停止した状態で「AUTO STEP/SINGLE STEP」スイッチをAUTO STEP側（上側）に押し上げて手を放します。
「SINGLE STEP」スイッチを連続して押したように１秒間に２ステップづつ自動実行して、アドレスバス表示とデータバス表示のLEDやCPU STUTESを表示するLEDがゆっくりと点滅を繰り返します。「CPU STATUS」のLEDもCPUの動作状況を表示します。
「AUTO STEP」モードとは「CPUクロック２Hz」でマシン語を実行するモードで、「AUTO STEP」モードを解除するまで連続実行します。
「AUTO STEP」モードの解除は「RUN」、「STOP」スイッチで行います。
「AUTO STEP/SINGLE STEP」スイッチはストップスイッチでCPUが停止している時だけ有効です。CPUが動作中は無効です。

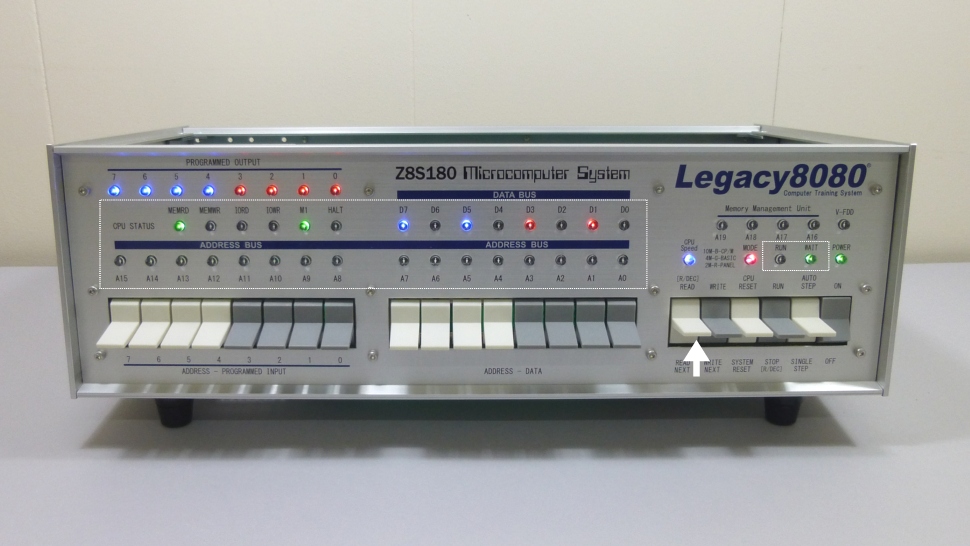

【READスイッチ操作テスト】
指定したアドレスのメモリ内容を読み出すにはREADスイッチを使用します。
メモリからの読出しを行う「READ」スイッチのテストを行うために「RUN/STOP」スイッチを下側に押してCPUをSTOPさせます。
１６個あるアドレススイッチに読み出したいメモリのアドレスをセットします。
例として１６個のアドレス－データスイッチを全部下にして２進法でアドレス「0000000000000000」、１６進法で「0000H」をセットします。
「READ」スイッチをREAD側（上側）に押し上げると１６進法で「0000H」のメモリアドレスがアドレスバスにセットされて、このアドレスに記憶されているデータがデータバスLEDに２進法で表示されます。
「READ」スイッチはCPUが動作中も有効です。プログラム実行中に「READ」スイッチを操作すると暴走して誤動作します。ご注意ください。

【READ NEXTスイッチ操作テスト】　その１
連続したアドレスのメモリからデータを読み出す場合は、READ NEXTスイッチを使用します。
READ NEXTスイッチの使用例を示します。先の「READ」操作を１回行った状態で「READ」スイッチをREAD NEXT側（下側）に押し下げると0000Hのメモリアドレスに自動的に１が加算（インクリメント）されて次のアドレスである「0001H」のメモリアドレスがアドレスバスにセットされて、このアドレスに記憶されているデータ「11000011」が写真のようにコンソールパネルのデータバスLEDに２進法で表示されます。
コンソールパネルのアドレスバスの表示も２進法で「0000000000000001」、１６進法で「0001H」という先のアドレスに＋１されたアドレスを表示しています。
このようなメモリからの読出し操作を行ってもメモリ内容が書き換わることはありません。

【READ NEXTスイッチ操作テスト】 その２
次に再度「READ」スイッチをREAD NEXT側（下側）に押し下げると同様に0001Hのメモリアドレスに自動的に１が加算（インクリメント）されて次のアドレスである「0002H」のメモリアドレスに記憶されているデータ「01001110」がコンソールパネルのデータバスLEDに２進法で表示されます。
コンソールパネルのアドレスバスの表示も２進法で「0000000000000010」、１６進法で「0002H」という＋１されたを表示しています。
「READ」スイッチをREAD NEXT側（下側）に押し下げる操作をカチカチと繰り返すと次のメモリアドレスに記憶されているデータがデータバスLEDに連続して表示されます。
この一連の操作で任意のアドレスのメモリ内容や連続したアドレスのメモリ内容をコンソールパネルに表示して読み出すことができます。
このように「READ NEXT」スイッチは大変便利なスイッチです。
「READ NEXT」スイッチはCPUが動作中も有効です。プログラム実行中に「READ NEXT」スイッチを操作すると暴走して誤動作します。ご注意ください。

【WRITEスイッチ操作テスト】　その１

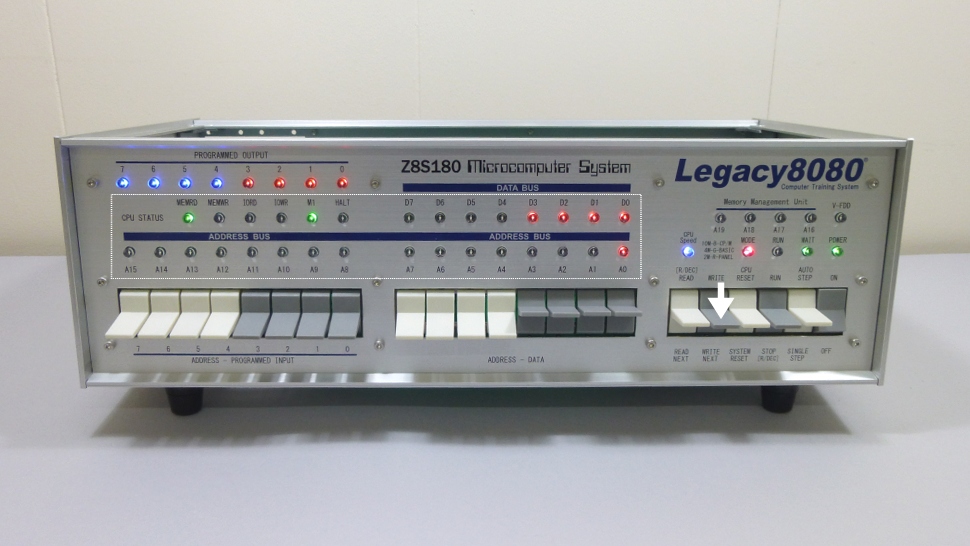

指定したアドレスのメモリにデータを書き込むにはWEITEスイッチを使用します。任意のアドレスのメモリへの書込みは以下の３ステップで行います。
メモリへの書込みを行う「WRITE」スイッチのテストを行うために「RUN/STOP」スイッチを下側に押してCPUをSTOPさせます。
メモリへ書き込む前に、書き込むアドレスのデータを一旦読出して書き込みしたいメモリアドレスをコンソールパネルへセットします。
例として１６進法で「0000H」のメモリアドレスに任意にデータを書き込む方法を以下に示します。
１６個のアドレス－データスイッチを全部下にして２進法でアドレス「0000000000000000」、１６進法で「0000H」をセットします。
「READ」スイッチを上側（READ側）に押し上げると１６進法で「0000H」のメモリアドレスに記憶されているデータがデータバスLEDに２進法で表示されます。
この読出し操作で書き込みを行うのメモリアドレスがコンソールパネルのアドレスバスにセットされます。まだ書込みは行われていません。

【WRITEスイッチ操作テスト】　その２
上記の読出し操作で書込みを行いたいメモリアドレスがコンソールパネルにセットされています。
次に書き込みしたいデータを下位８bitのスイッチ「ADDRESS-DATA」スイッチにセットします。

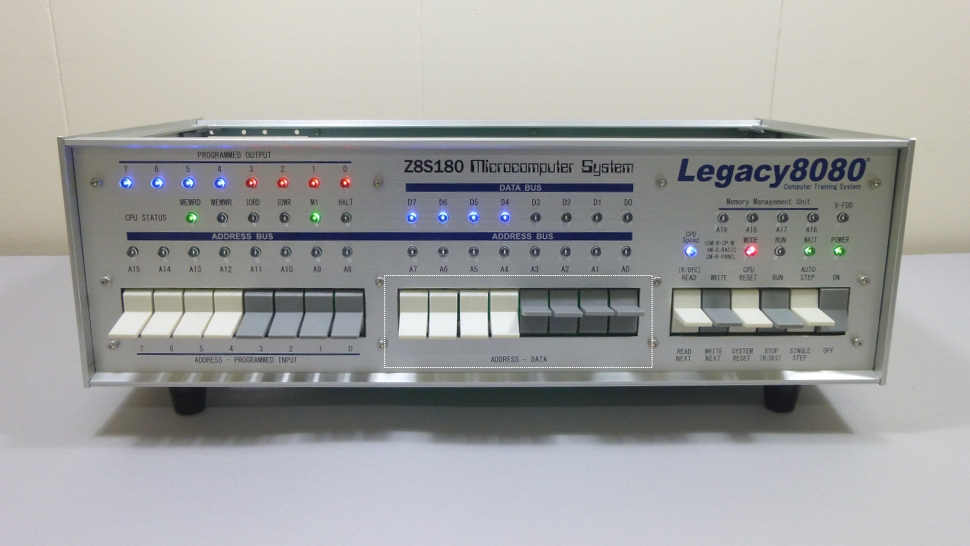

写真では例として２進法で「11110000」、１６進法で「F0H」を「ADDRESS-DATA」スイッチにセットします。

【WRITEスイッチ操作テスト】　その３

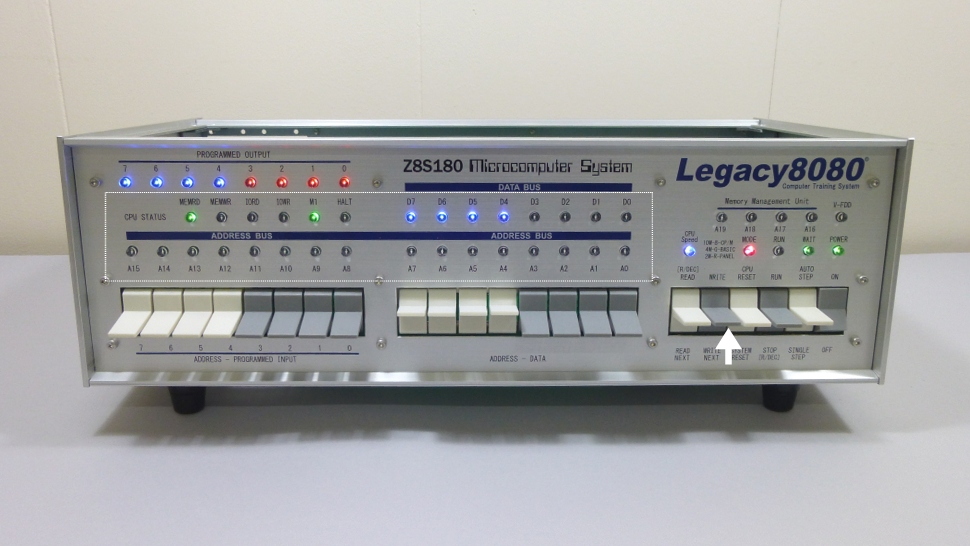

この状態で「WRITE」スイッチをWRITE側（上側）に押し上げると下位８bitの「ADDRESS-DATA」スイッチにセットした１Byteのデータ１６進法で「F0H」が先にセットした１６進法で「0000H」のメモリアドレスに書き込まれます。
正常に書込みが行われるとコンソールパネルのアドレスバス表示は書込みを行ったメモリアドレスが表示され、データバスには書き込んだデータが表示されます。
写真のようにアドレスバスに２進法で「0000000000000000」、１６進法で「0000H」が表示され、そのアドレスのメモリ内容がデータバスに２進法で「11110000」、１６進法で「F0H」が表示されます。これで書込みが成功したことが分かります。
「WRITE」スイッチはCPUが動作中も有効です。プログラム実行中に「WRITE」スイッチを操作すると暴走して誤動作します。ご注意ください。

【WRITE NEXTスイッチ操作テスト】　その１
「WRITE」操作を１回行った状態で連続したアドレスのメモリにプログラムやデータを書き込む場合は、WRITE NEXTスイッチを使用します。
下位８bitの「ADDRESS-DATA」スイッチに次のメモリアドレスに書き込みたいデータをセットして、「WRITE」スイッチをWRITE NEXT側（下側）に押し上げると下位８bitのスイッチにセットした１Byteのデータが先に書き込んだアドレスに自動的に１が加算（インクリメント）された次のアドレスのメモリに書き込まれます。
書込み例として下位８bitの「ADDRESS-DATA」スイッチに２進法で「0001111」、１６進法で「0FH」を「ADDRESS-DATA」スイッチにセットします。
アドレスバスには先に書き込んだ２進法で「0000000000000000」、１６進法で「0000H」のアドレスがセットされています。

【WRITE NEXTスイッチ操作テスト】　その２
書き込みしたいデータをセットしてから「WRITE」スイッチをWRITE NEXT側（下側）に押し上げると下位８bitの「ADDRESS-DATA」スイッチにセットした１Byteのデータが先に書き込んだアドレスに自動的に１を加算（インクリメント）した次のアドレスのメモリに書き込まれます。
正常に書込みが行われるとコンソールパネルのアドレスバス表示は書込みを行ったメモリアドレスが表示され、データバスには書き込んだデータが表示されます。
写真のように下位８bitの「ADDRESS-DATA」スイッチに２進法で「00001111」、１６進法で「0FH」をセットしてから「WRITE NEXT」スイッチを操作すると自動的にアドレスバスに＋１したアドレスがセットされ２進法で「0000000000000001」、１６進法で「0001H」がアドレスバス表示され、そのアドレスのメモリに下位８bitの「ADDRESS-DATA」スイッチにセットした２進法で「00001111」、１６進法で「0FH」のデータが書き込まれます。
そして書き込まれた内容として２進法で「00001111」、１６進法で「0FH」がデータバスに表示されます。これで次のアドレスへの書込みが成功したことが分かります。
次のアドレスに書き込むデータを下位８bitの「ADDRESS-DATA」スイッチにセットしてWRITE NEXT側に押し上げる操作を繰り返すことで、毎回アドレスをセットすることなく、連続したメモリアドレスに次々と任意のデータを書き込むことができます。このように「WRITE NEXT」スイッチは大変便利なスイッチです。
書き込んだデータは先のREAD操作やREAD NEXT操作で読み出して確認することができます。
「WRITE NEXT」スイッチは現在アドレスバスに表示されているアドレスのメモリに「ADDRESS-DATA」スイッチのデータを書き込むのではなく、アドレスバスに表示されているアドレスに１を加算（インクリメント）した次のアドレスのメモリに「ADDRESS-DATA」スイッチのデータを書き込むことにご注意願います。
「WRITE NEXT」スイッチはCPUが動作中も有効です。プログラム実行中に「WRITE NEXT」スイッチを操作すると暴走して誤動作します。ご注意ください。

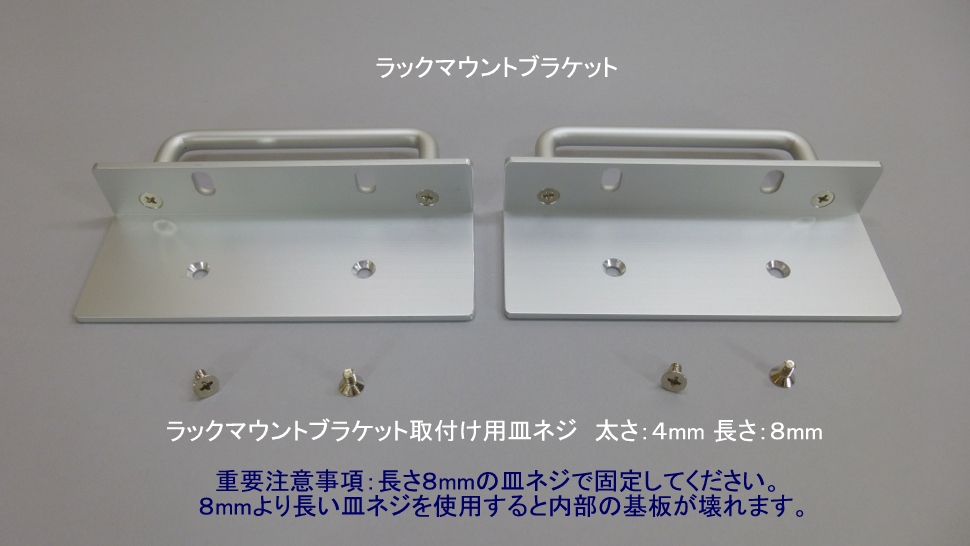

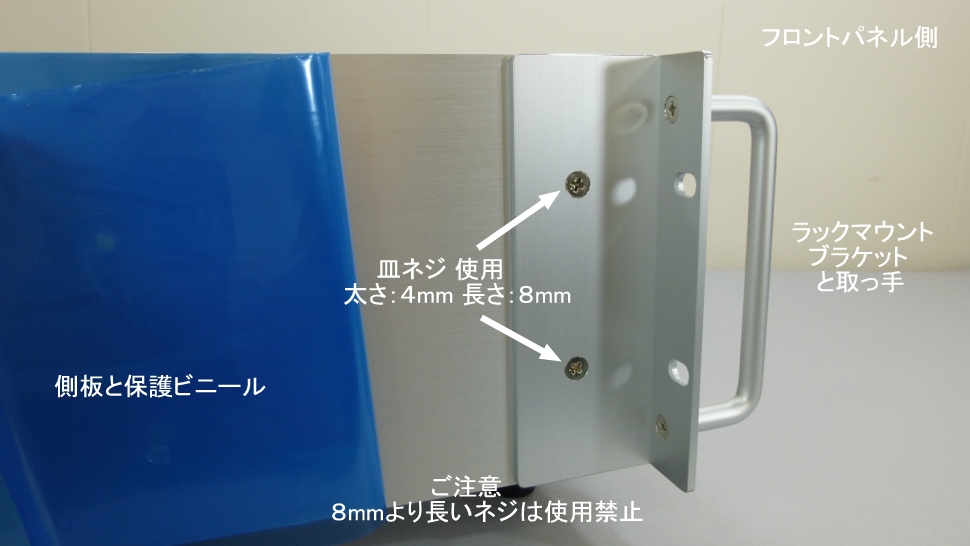

次はLegacy8080のケースの両脇にラックマウントブラケットを取付けます。ラックマウントブラケットの取付けには付属の太さ４mm長さ８mmの皿ネジを使用します。
ラックマウント取付け位置のケース内部にはフロントパネル基板が位置しています。
ラックマウントブラケットの取付けに８mmより長いネジを使用するとケース内部にネジの先端が出っ張りフロントパネル基板の両脇に干渉します。
８mmより長いネジを締めるとフロントパネル基板の両脇に強い力が加わりフロントパネル基板を破壊しますので、８mmより長いネジは絶対に使用しないでください。
完成品を購入されたユーザーも「ラックマウントブラケット」を取付け直す場合は同様にネジの長さにご注意願います。
ラックマウントブラケット取付け用の太さ４mm長さ８mmの皿ネジは「組立てネジセット」と「予備ネジセット」に含まれています。

Legacy8080のケースの両脇にある側板にラックマウントブラケットを取付けるネジ穴が２個開いています。ここにラックマウントブラケットをネジ留めします。
ラックマウントブラケットをネジ留めするときに念のため内部のフロントパネル基板にネジが接触していないか確認してください。
固定ネジは側板を貫通しての側板の内側にある「固定金具」にネジ留めされるのでラックマウントブラケットを取付けるとケース全体の強度も高まります。

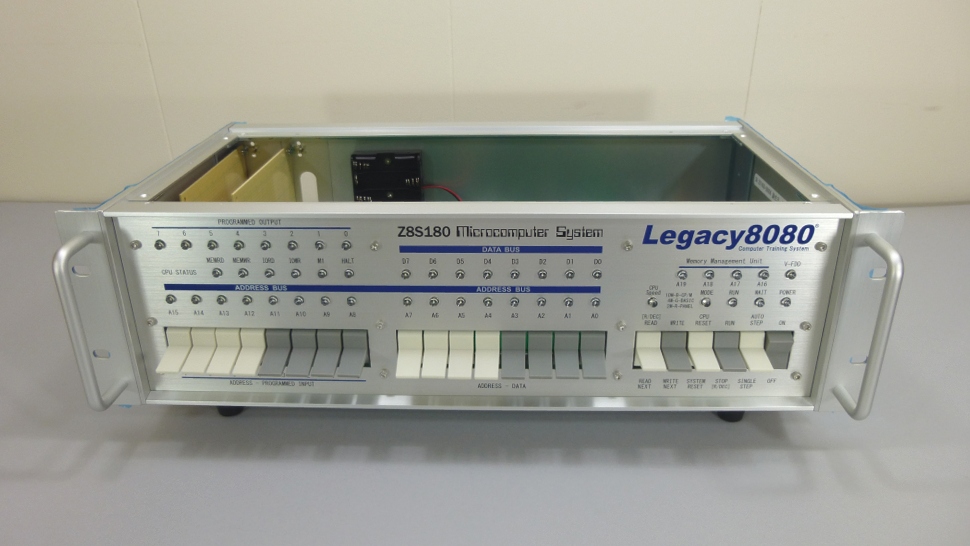

天板取付け前まで出来上がったLegacy8080のケース。ラックマウントブラケットを取付けると外観に迫力が出ます。
実際にEIA規格のラックに取付けない場合でもラックマウントブラケットの取っ手部分がフロントパネルのスイッチを保護するメリットがあります。
フロントパネルのスイッチは突起部分になり外部とぶつかって壊れ易いので取扱時にご注意願います。

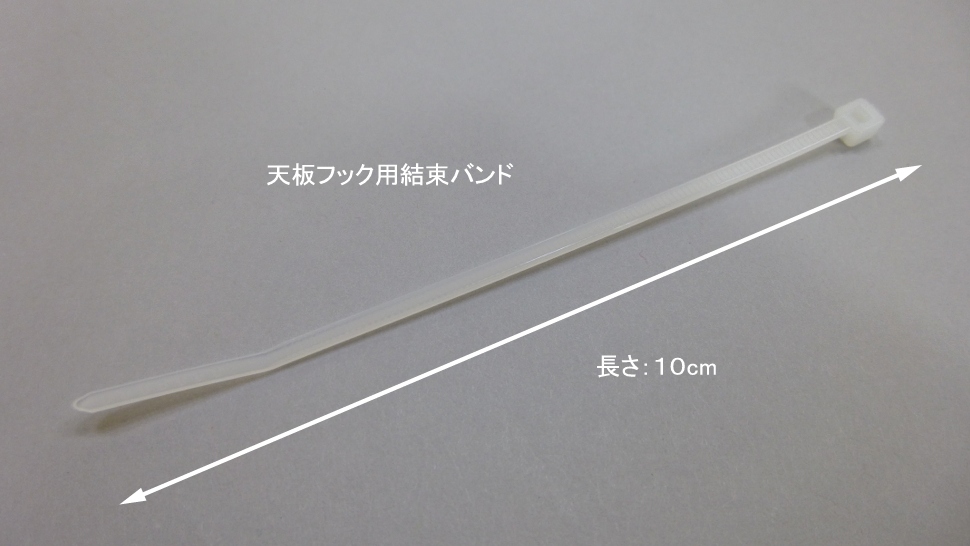

Legacy8080の天板はそのままでは開け閉めが行い難いので付属の結束バンドを天板用フックとして天板のスリットに取付けます。

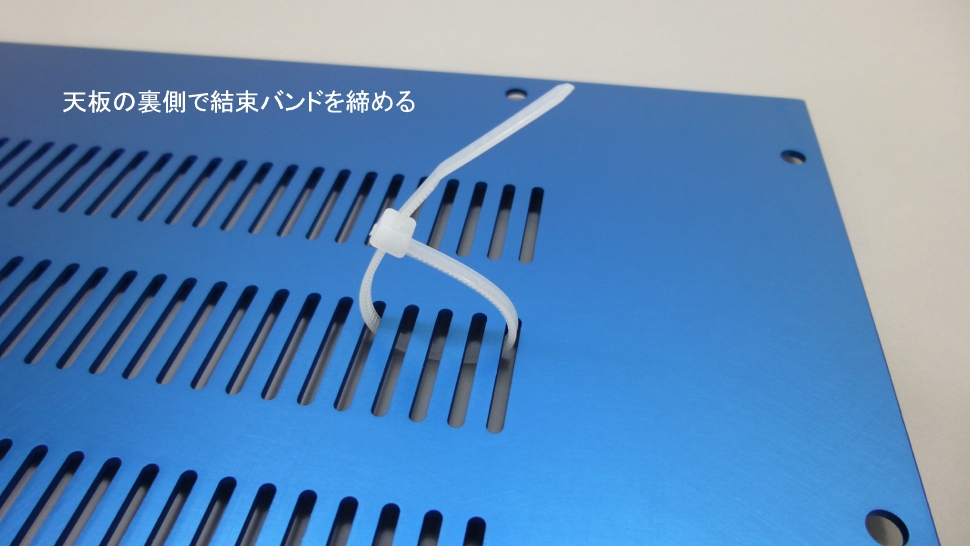

Legacy8080の天板の右側か左側に結束バンドを取付けます。結束バンドの結び目は天板の裏側にして目立たないようにします。
天板にも表面と裏面があります。放熱スリットや周囲の加工面の角が滑らかな方が表側です。加工面の角がはっきりしている方が裏側です。
結束バンドによる天板フックを中央に取付けますと天板の中央が持ち上がるので天板の右側か左側に取付けます。
結束バンドによる天板フックの輪の大きさはお好みに合わせてください。輪が大きいと使いやすいですが目立ちます。
結束バンドによる天板フックがご不要な場合は取付ける必要はありません。

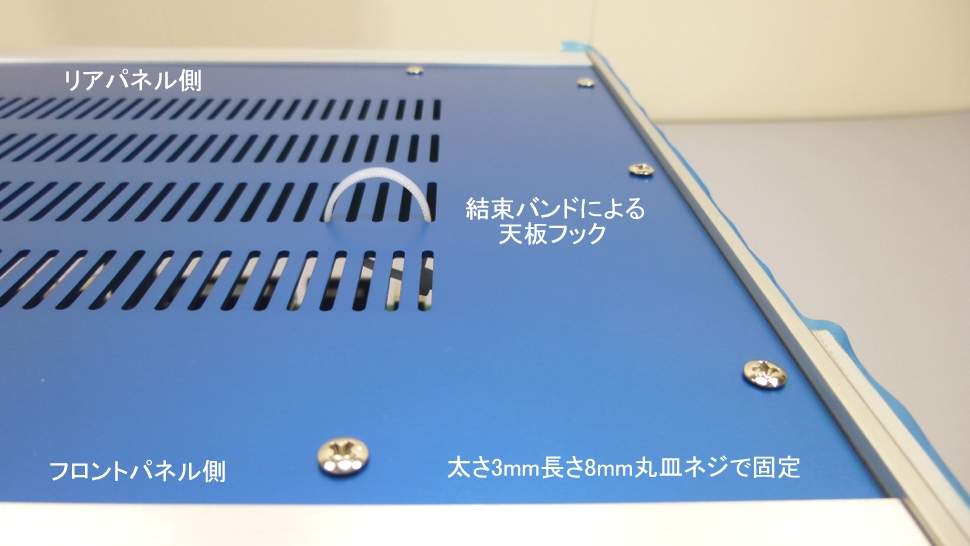

結束バンドによる天板フックを右側に取付けた例です。これで天板を開けるのが簡単になります。メンテナンスや実験作業で天板を開けるのが便利になります。
天板は太さ３mm長さ８mmの丸皿ネジで固定します。側板にあるブルーの保護ビニールは完成後に取り去ります。

本件組立て説明書とLegacy8080に関しましてご質問、ご意見等がありましたら以下のメールアドレスまでEメールをお送り願います。
